Montera vevaxel och ramlager (BigBore)

Montera Vev och Ramlager -
Malossis Big bore kit

Fjärde delen där jag fortsätter att montera mitt Malossi MHR Big bore kit

Jag kommer att montera kullager och vevaxel med hjälp av kyla och värme.
Om du kyler en axel av metall så kommer den att krympa.
Värmer man ett kullager så kommer hålet i lagret att expandera.
Detta kommer jag att nyttja för att få kullager och vevaxel på plats


Malossi Big Bore 86cc
Tips - Klicka på bilder för att komma till webbutiken


Kiesler - lagermonteringsverktyg


Würth - Tätningsmassa

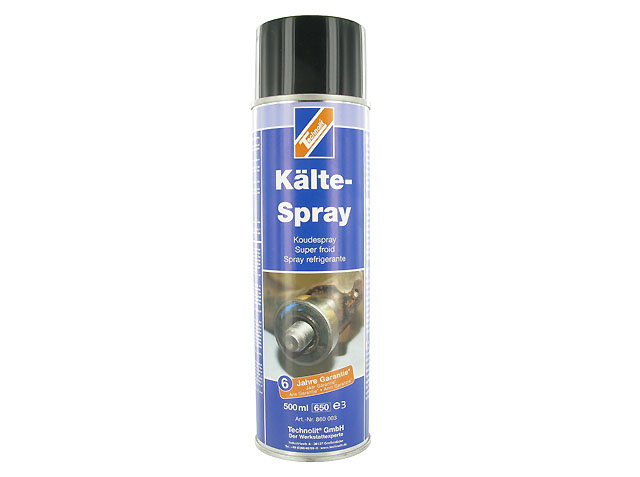

Technolit - Kylspray (500 ml)


Bild 01

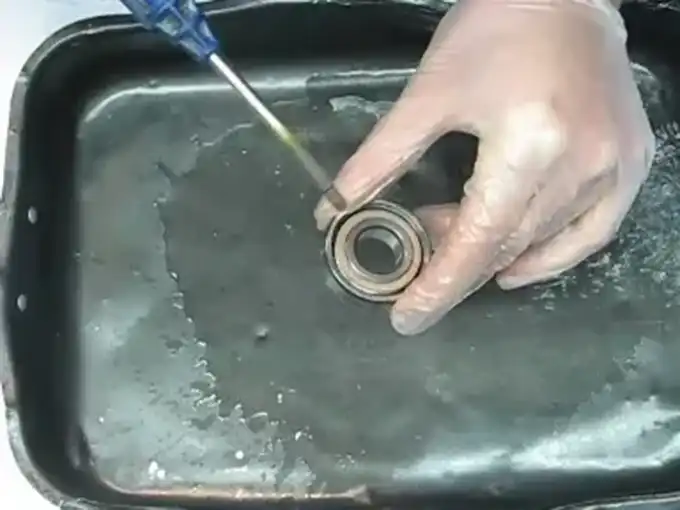

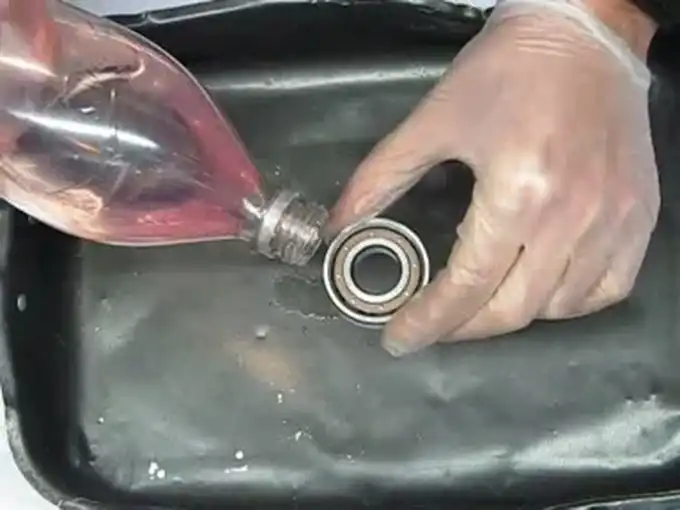

Skölj av kullagret med bensin så det blir ordentligt rent

OBS! Använd handskar


Bild 2
Blås av kullagret med tryckluft och lägg kullagret i en plastpåse
Placera sedan påsen med kullagret i frysen över natten

OBS! Låt inte kulorna spinna för fort


Bild 3

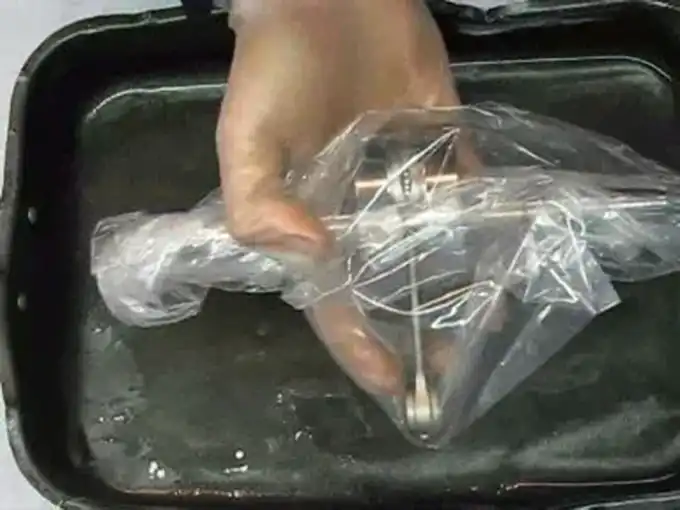

Rengör vevaxeln på samma sätt och lägg det i en plastpåse i frysen


Bild 4

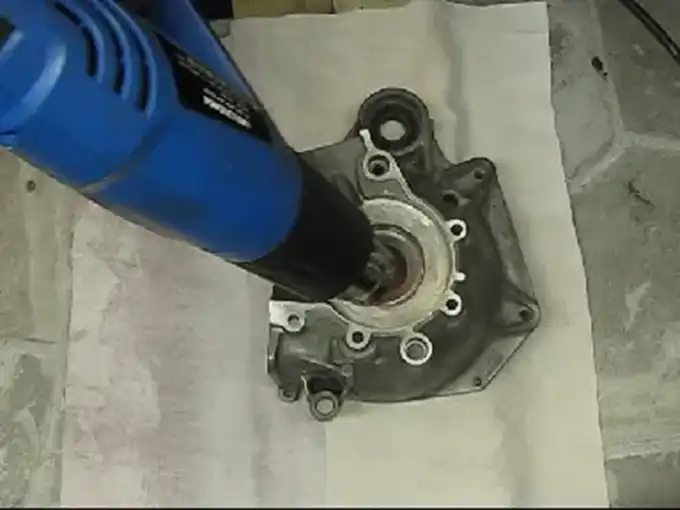

Värm blocket till ca 100 grader (max 120 grader) med varmluftpistol

Tips: Stänk lite vatten på blocket om det fräser så är det 100 grader


Bild 5

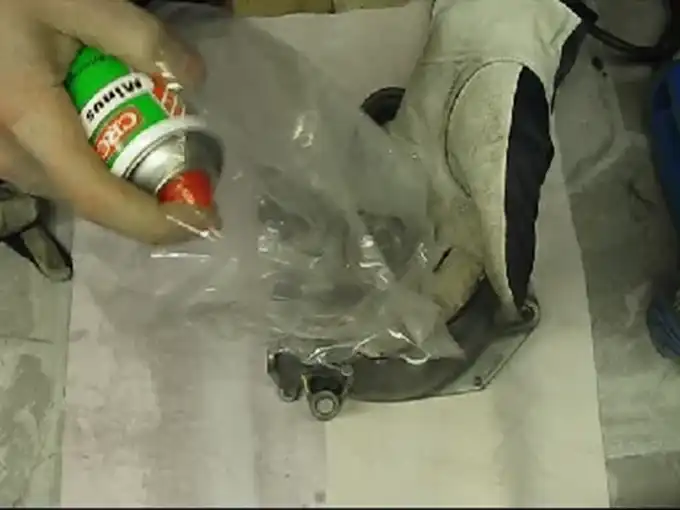

Plocka fram kullagret ur frysen kyl ned det lite till med kylspray

Tips: Låt kullagret vila en stund innan montering och värm då blocket lite till


Bild 6

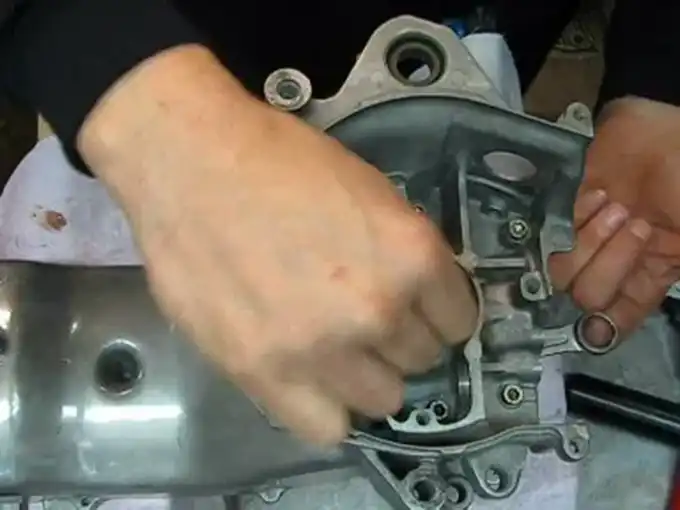

Släpp lagret rakt ned i blocket

Tips: Skulle lagret fastna
- Knacka på ytterkanten av lagret med en plasthammare

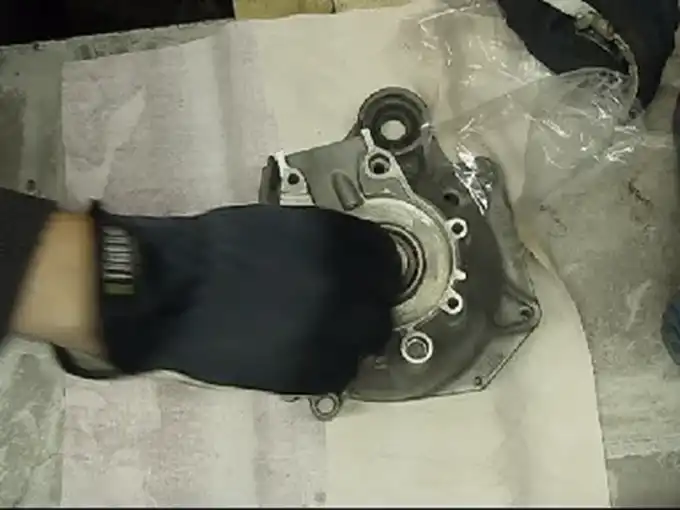

Gör på samma sätt med kullagret till den andra blockhalvan


Bild 7

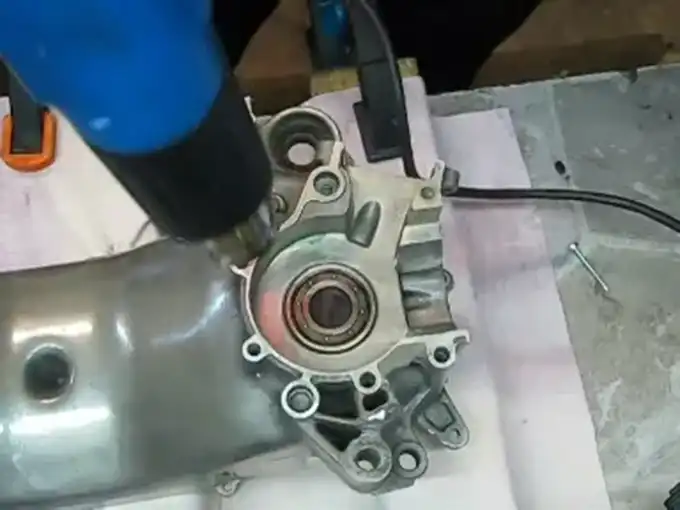

Värm nu kullagret i den stora blockhalvan


Bild 8

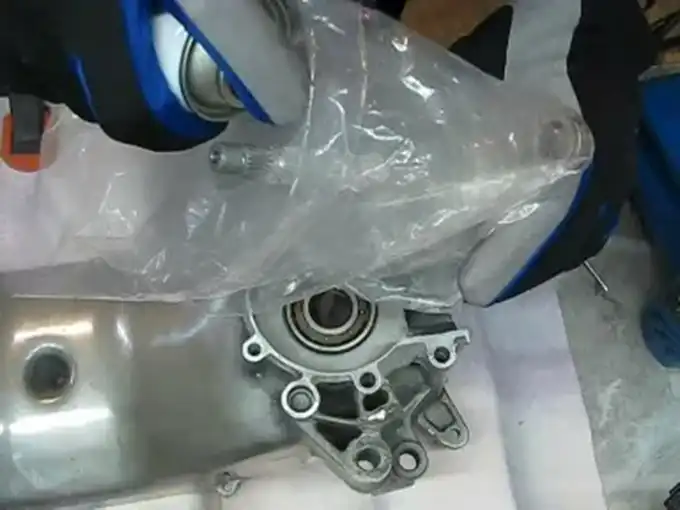

Ta nu fram vevaxeln ur frysen och kyl ned det lite extra med kylsprayen


Bild 9
Håll vevaxeln rakt och släpp ned i blocket

OBS!
- Se till att du vänder vevaxlen rätt väg
- Se till att vevstaken hamnar på rätt ställe


Bild 10

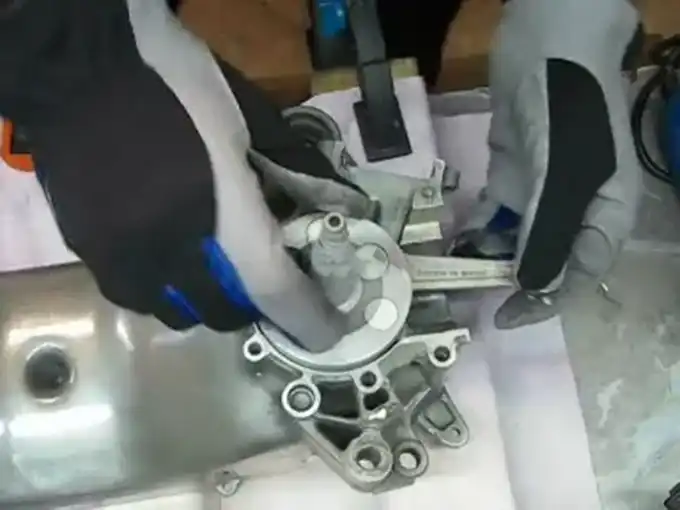

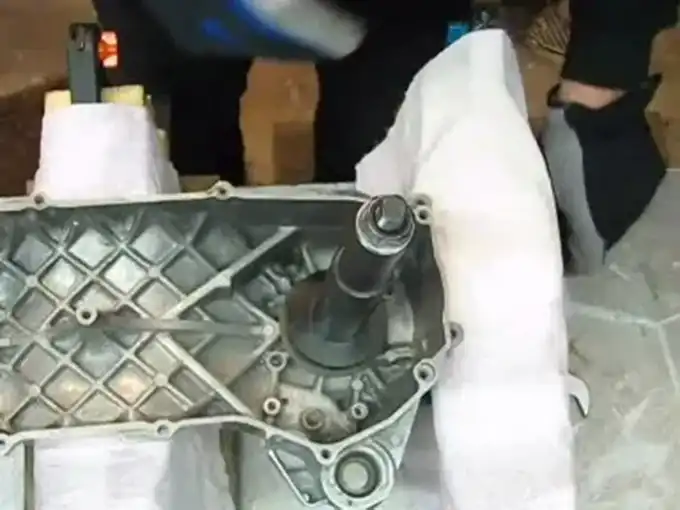

Jag fäster vevaxel monteringsverktyget på vevaxeln
Dra inte åt för hårt
Verktyget linjerar vevaxeln i blocket


Bild 11

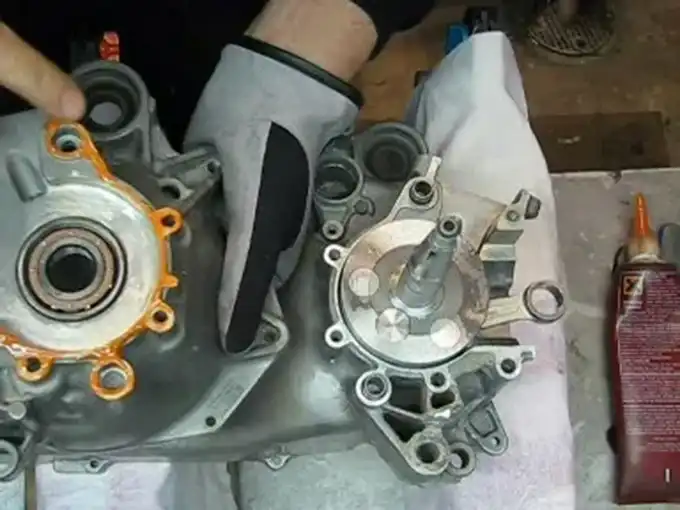

Applicera packningstätning på blocket


Bild 12
Värm kullagret


Bild 13

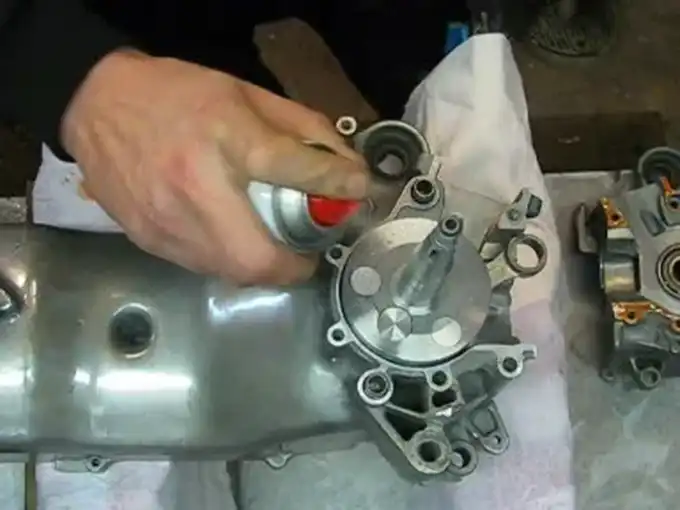

Kyl ned vevaxeln ordentligt
Tips
Torka bort iskristaller från vevaxlen innan du monterar


Bild 14

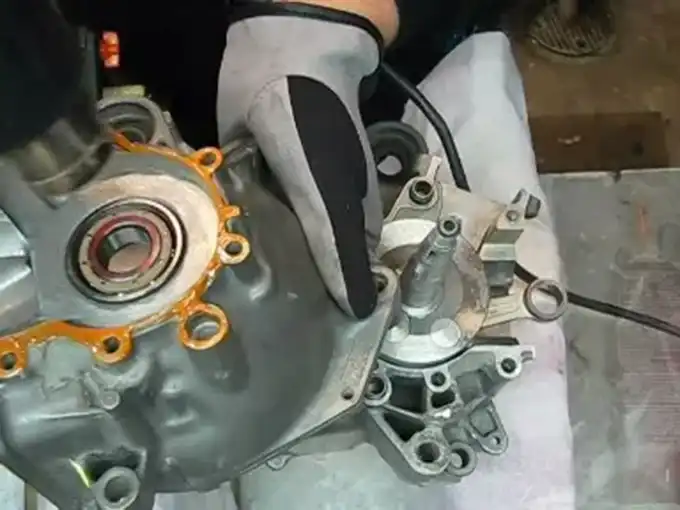

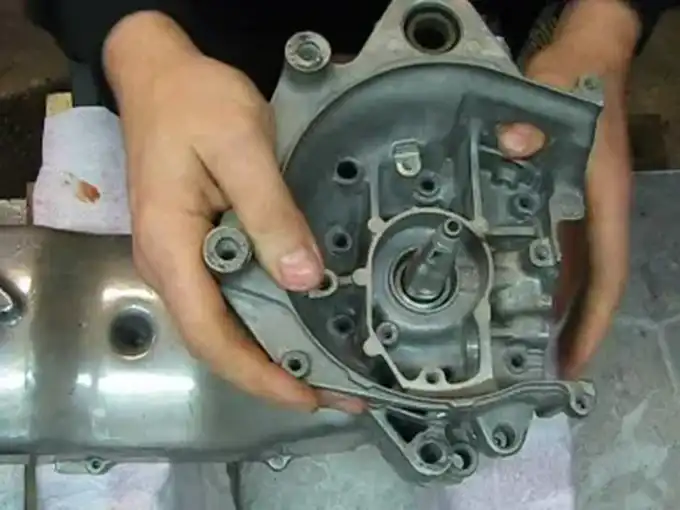

Släpp ned blockhalvan på vevaxeln


Bild 15

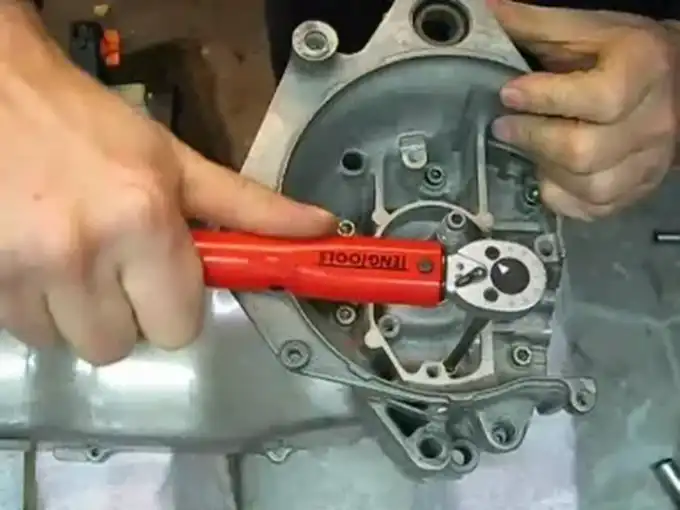

Dra åt bultarna korsvis använd en momentnyckel


Bild 16

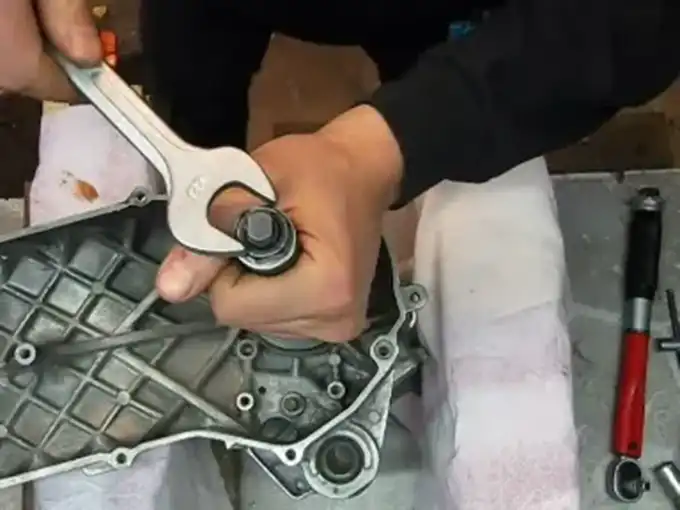

Demontera linjeringsverktyget


Bild 17

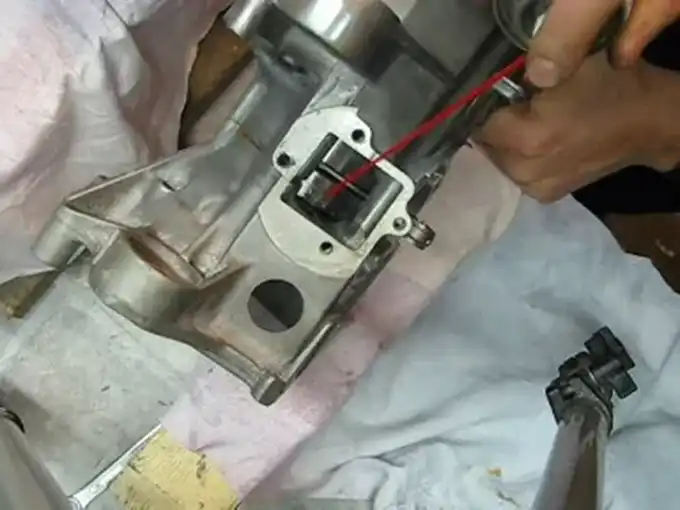

Kontrollera att vevaxeln snurrar lätt

OBS!
- Minsta att det hugger gör att kullagret slits ut i förtid
- Du kan bli tvungen att centrera vevaxeln i blocket om du drog för mycket eller för lite med linjeringsverktyget
- Det kan du göra genom att pressa med en avdragare från endera hållet


Bild 18
Smörj vevaxeln och kullagret


Bild 19

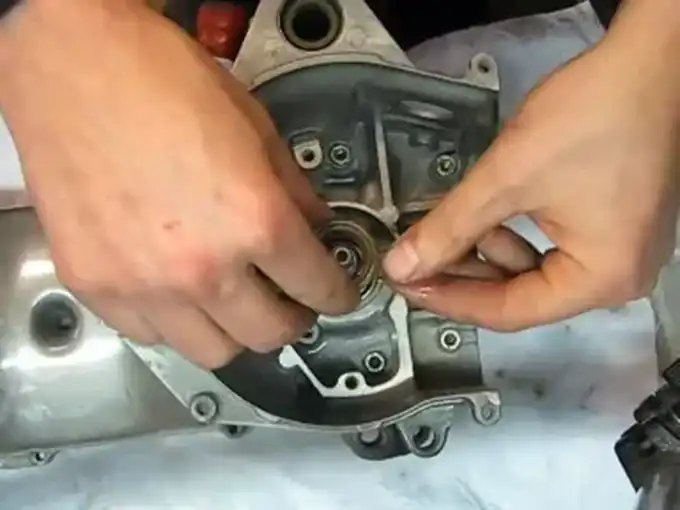

Smörj in packboxarna med fett och pressa på axeln


Bild 20

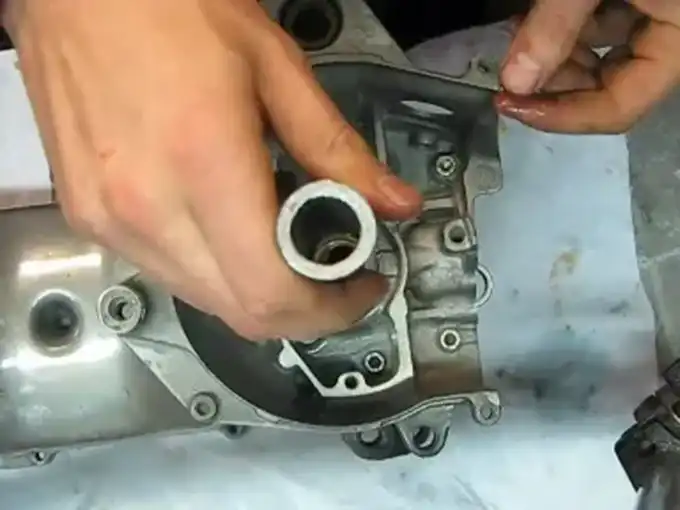

Pressa på lagret med hjälp av en rörstump
Gör sedan likadant med andra packboxen

Klart!
Hoppas denna guide kunde hjälpa dig.
