Montering av Koso XR-SA

Koppla in digital hastighetsmätare
Koso (XR-SA)

Denna guide beskriver hur du kopplar in din KOSO XR-SA på en Baotian.
Om du vill koppla den på en annan moped behöver du ett elschema för din mopedmodell.

Bild 1

KOSO XR-SA

Beskrivning:
En universell mätare från Koso med en bättre hastighetsmätaranordning än de tidigare modellerna.
Mätaren har en blåbelyst display som ger information om bland annat hastighet, trip, bränsle och blinkersindikation vilket gör den perfekt att använda på Ditt moped om Du har tagit bort originalmätaren.


Bild 2

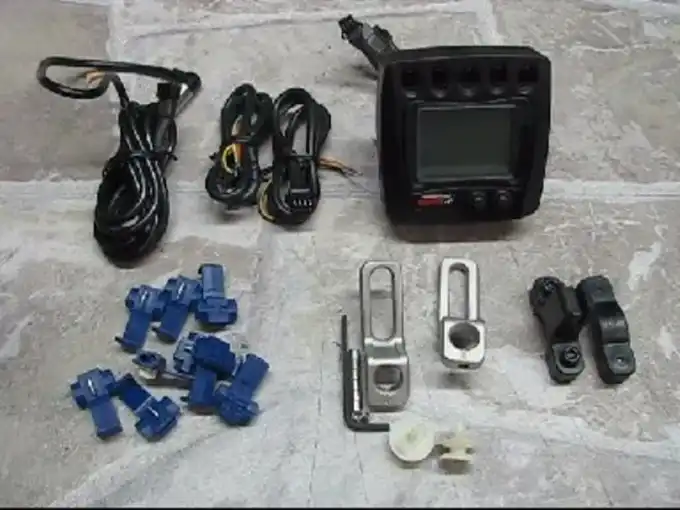

Detta ingår


Bild 3

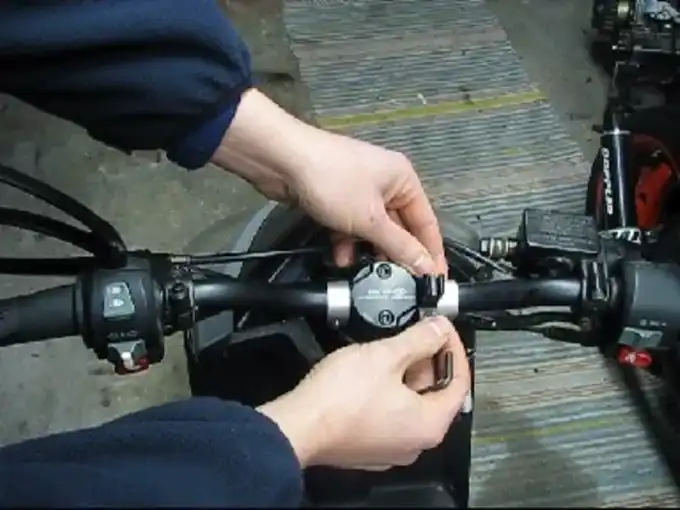

Montera medföljande styrfäste


Bild 4

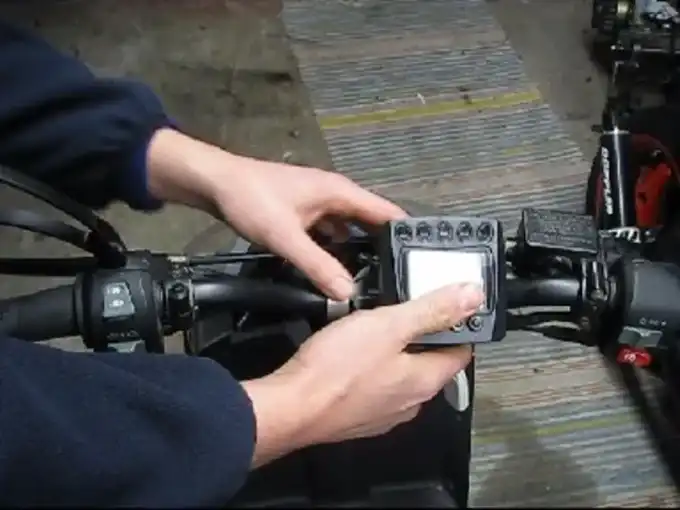

Tryck dit mätaren


Bild 5
Ta bort kåpan


Bild 6
Tryck ihop kontakt till kabel 1

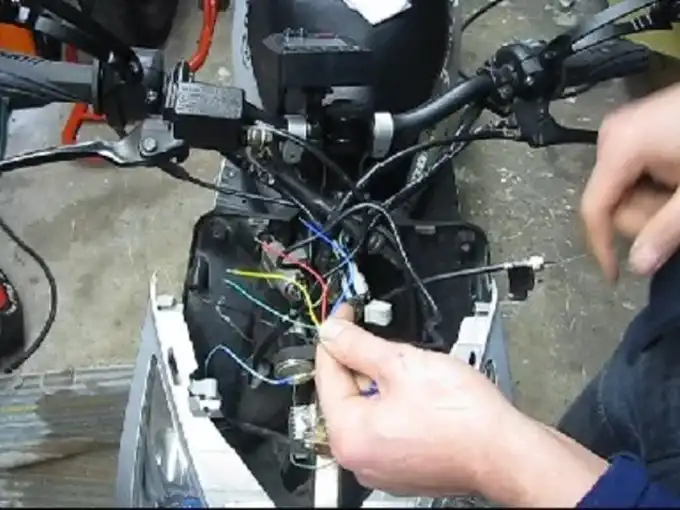

Bild 7
Kabel 1 - Fem sladdar
1.Svart från mätare till Blå på Baotian - Höger blinkers
2.Grön från mätare till Orange på Baotian - Vänster blinkers
3. Gul från mätare till Blå på Baotian (Helljuset) - Helljuset
4. Röd från mätare - Neutral växel - används inte på Baotian
5. Blå från mätare - Oljevarningslampa - används inte på Baotian (iaf inte på 4-taktare)

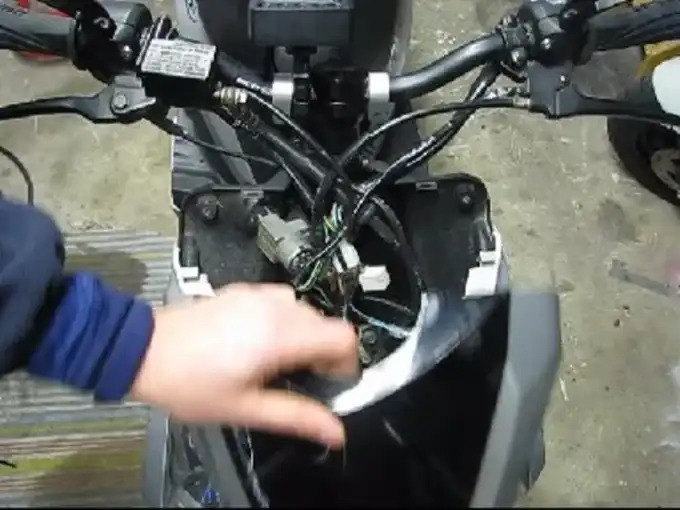

Bild 8

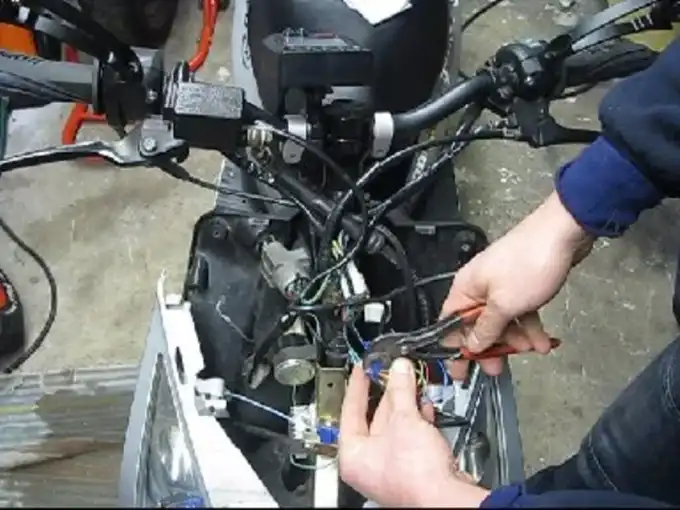

Svart kabel från mätaren till Blå på Scootern
(Höger blinkers)

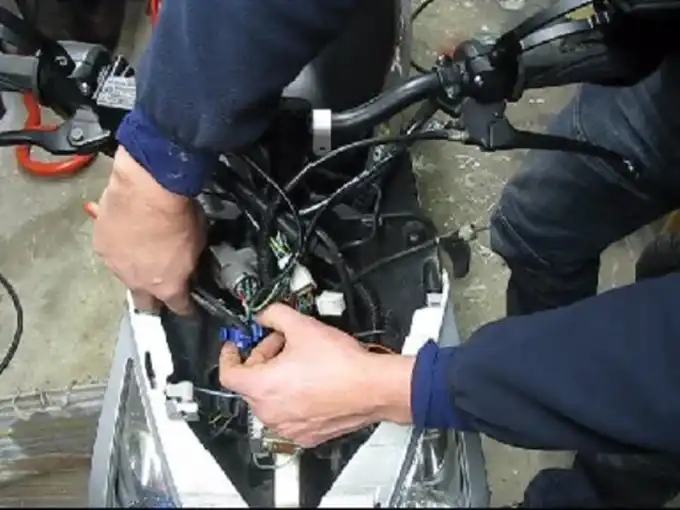

Bild 9
Grön kabel från mätaren till Orange på Scootern
(Vänster blinkers)

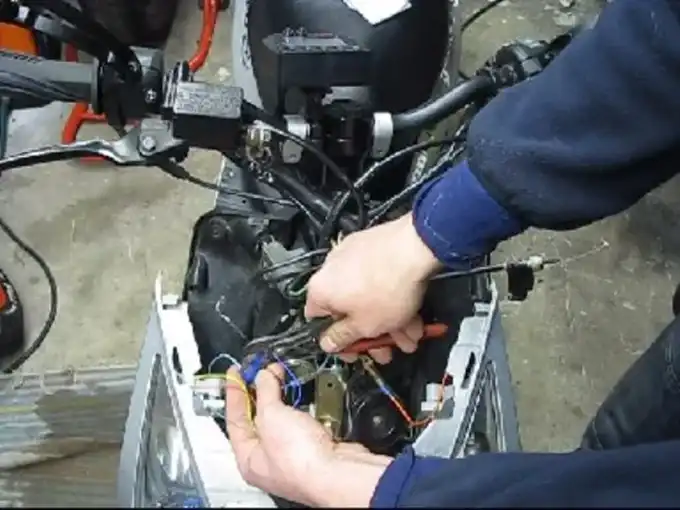

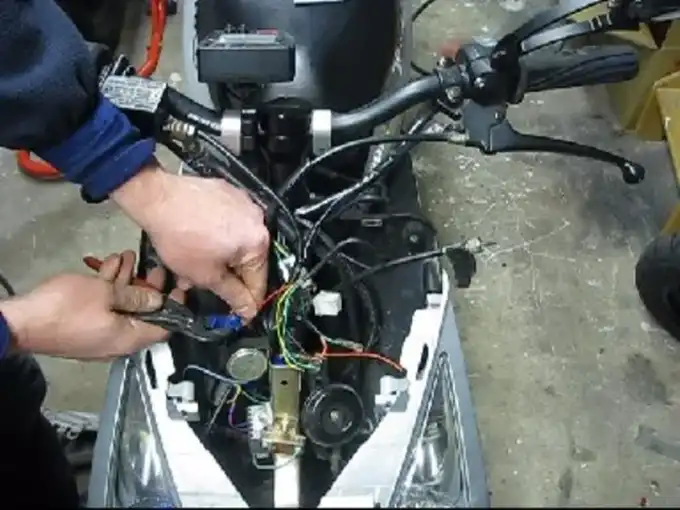

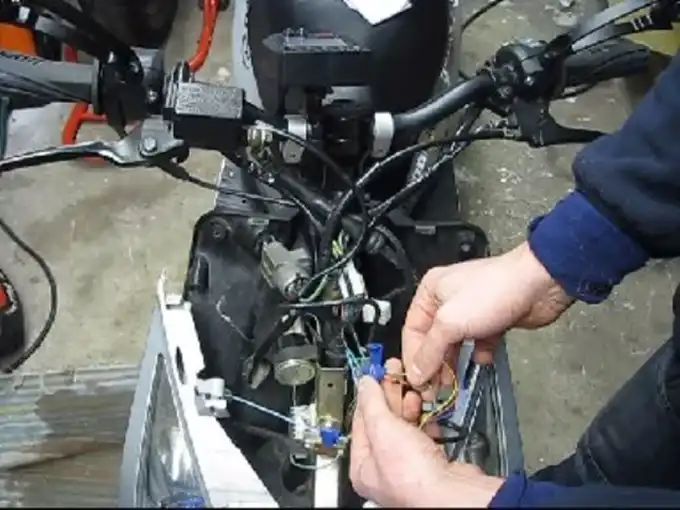

Bild 10
Gul kabel från mätaren till +12Volt på helljuset
(mitten på lampan blå kabel)

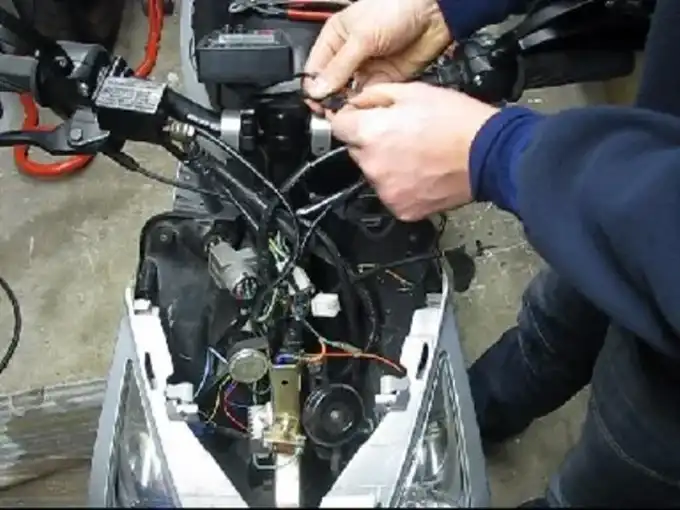

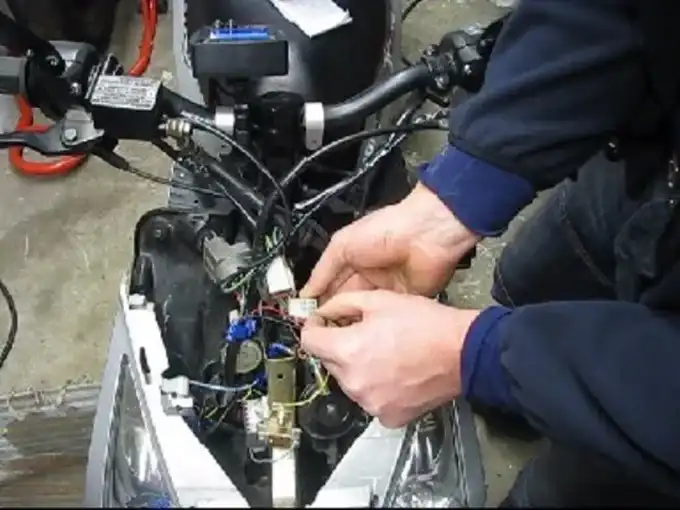

Bild 11

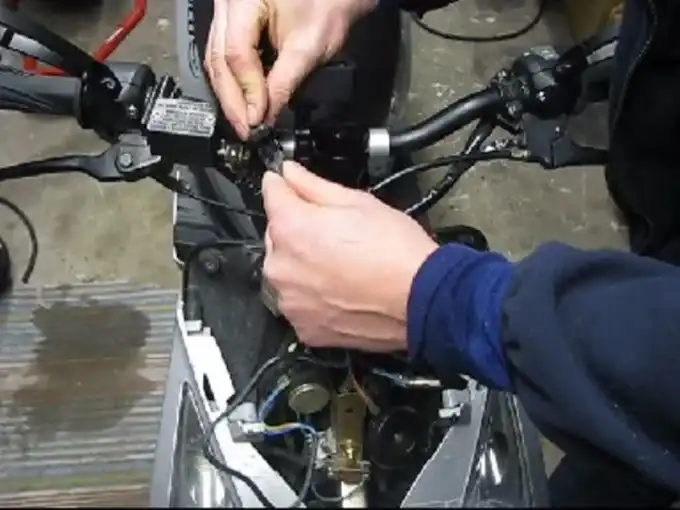

Snäpp i kabel 2

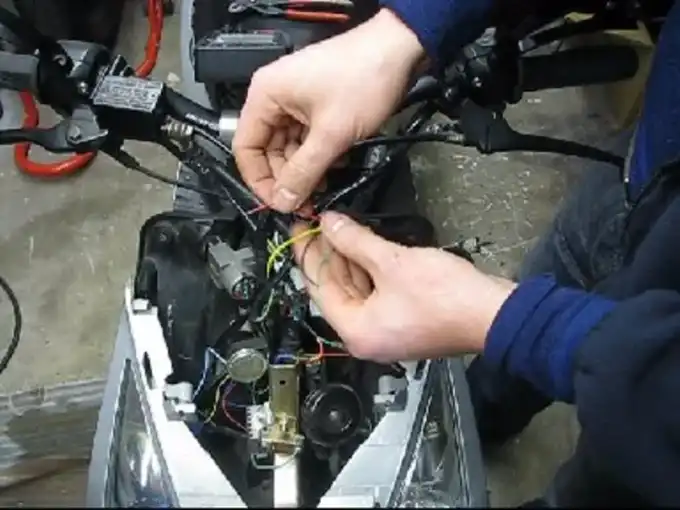

Bild 12
Kabel 2 - Fyra sladdar
1. Röd från mätaren till + 12 Volt när nyckeln är på - Svart på Baotian startnyckeln
2. Svart från mätaren till Jord - Grön på Baotian startnyckeln
3. Grön från mätaren till tankmätaren - Gul/vit på Baotian
4. Blå från mätaren till Oljelampa - används inte på Baotian (iaf inte på 4-taktare)


Bild 13
Röd från mätaren till svart på nyckeln
(12volt när nyckeln är på)


Bild 14
Svart från mätaren till jord
(grön kabel på scootern)


Bild 15
Grön från mätaren till gul/vit
(kabel till tankmätaren på scootern)


Bild 16
Placera magneten i skruvskallen
OBS! N på magnet utåt!

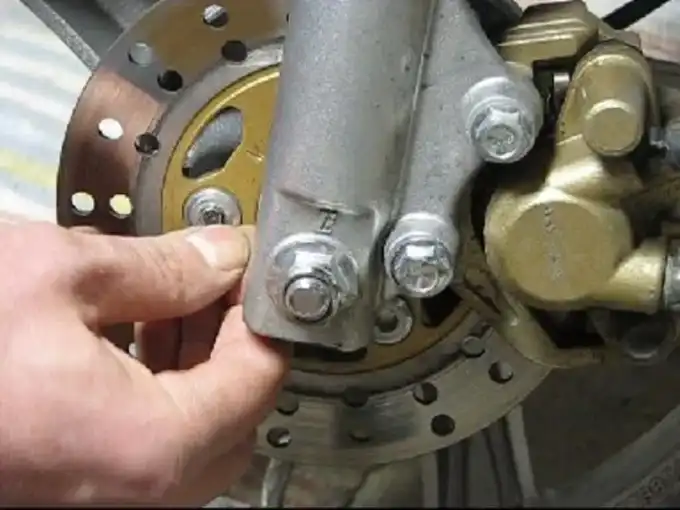

Bild 17

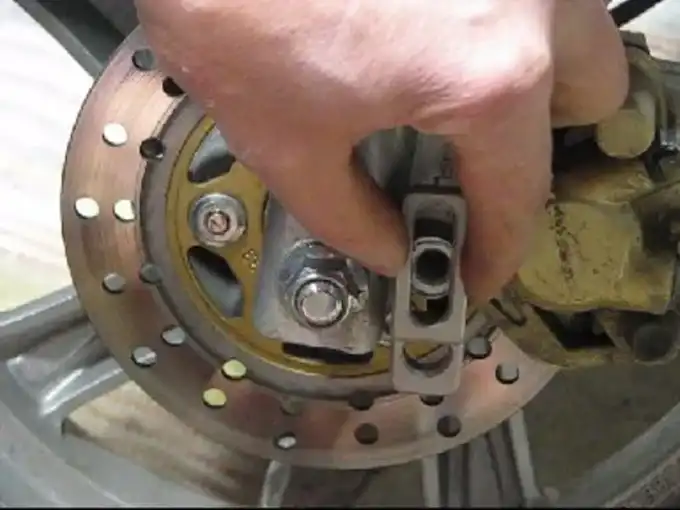

Fästet placeras så sensorn känner av magneten

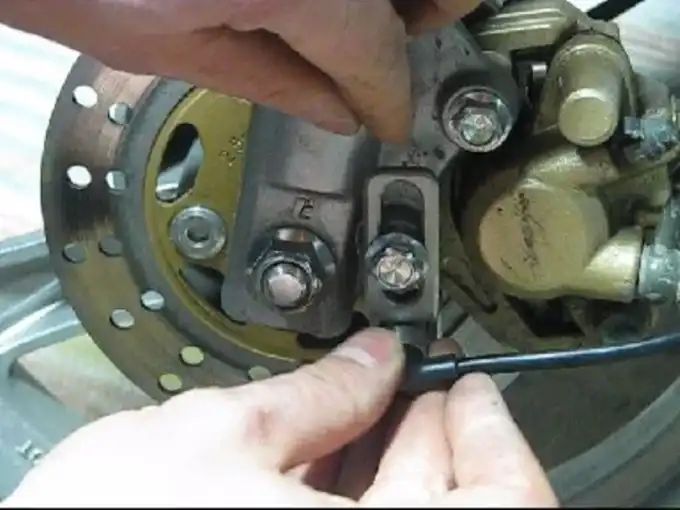

Bild 18
Sensorn så nära magneten som möjligt

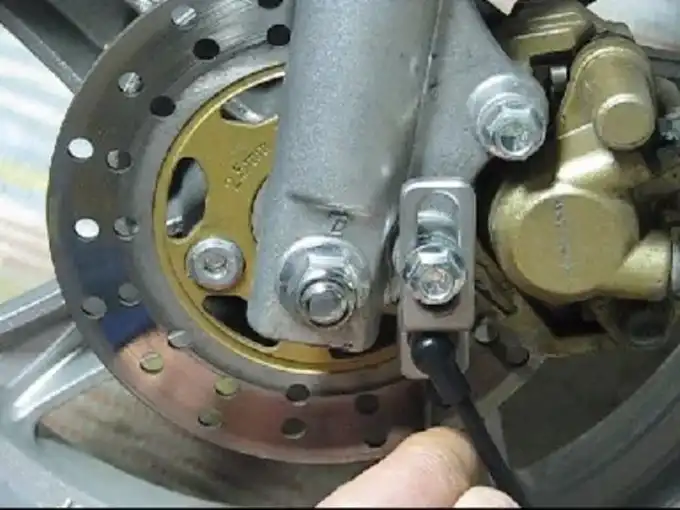

Bild 19
Glöm inte stoppskruven till sensorn

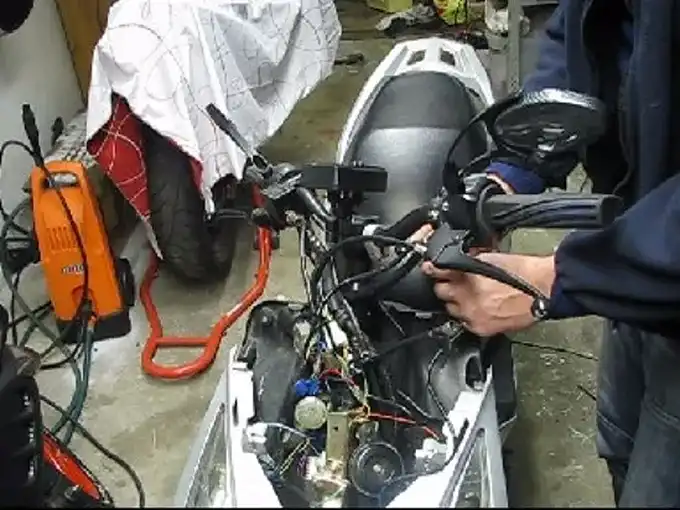

Bild 20
Dra upp kablen till mätaren och snäpp i kontakten

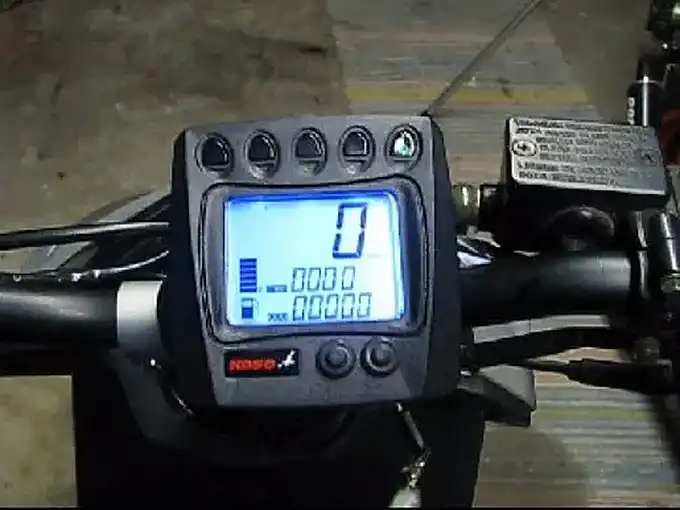

Bild 21
Klart!
