Guide - Tändning (Montera 12-voltsuttag) > Mopedguider & Tips  |  Tipsa en vän



Art.nr: Guide - ciguttag på din moped


Hur du monterar ett 12-voltsuttag på din moped


Mopedguider - Fixa din moped själv med dessa guider...

Hur du monterar ett 12-voltsuttag på din moped

Först lite bra att veta om batteriladdning:
Använd batteriladdare avsedd för MC/Moped batteri.
Du skall ladda ditt moped batteri med ca 1/10 dels Ampere av märkströmmen på batteriet
Normalt har du ett 5 Ah batteri i din moped vilket gör att laddningen ej bör överstiga 0,5 Amp (500mA).
Nya "dyrare" laddare (400-500kr) har ej problemen med överladdning utan övergår i underhållsladdning automatiskt när batteriet är fulladdat.
Den äldre typen av laddare har ej den funktionen se upp med dem!
Som ett exempel en (bil)laddare av äldre sort som laddar med 4Ah laddar ditt batteri med 8ggr för hög ström!
DETTA ÄR NOG EN AV DE VANLIGASTE ORSAKERNA TILL KNÄCKTA BATTERIER

Nu sätter vi igång med bygget!

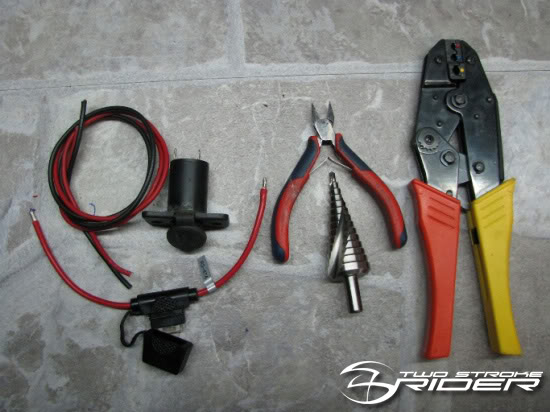

Bild 1 - Material jag använde

Material:
1. Cigarettändaruttag
2. 10 Amp säkring samt hållare
3. 1,5mm2 kabel svart och röd (+ kabelskor ej med på bilden)

Verktygen som jag använder är lite special men har man ingen stegborr kan man fila upp hålet med en fil.

Vektyg:
1. Stegborr
2. Avbitare
3. Kabelskotång

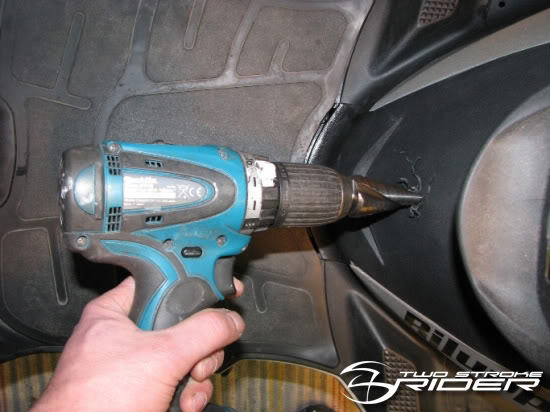

Bild 2
Stegborren fixar enkelt ett 22mm hål

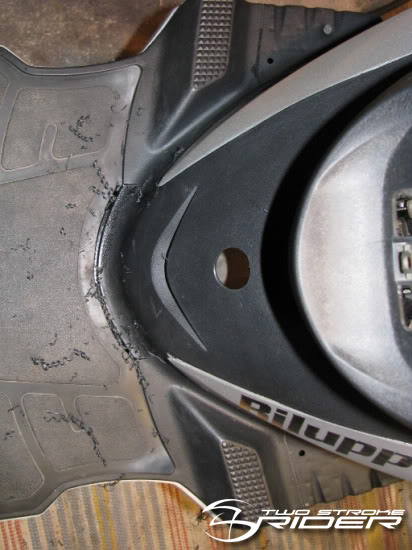

Bild 3
Hålet har jag placerat nära batteriet men du kan naturligtvis borra hålet närmare startnyckeln om du föredrar det.

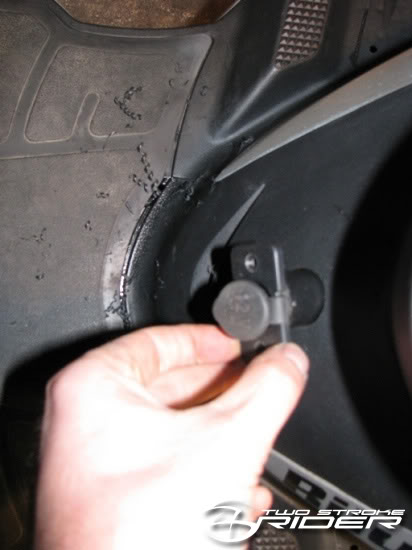

Bild 4
I med uttaget i hålet

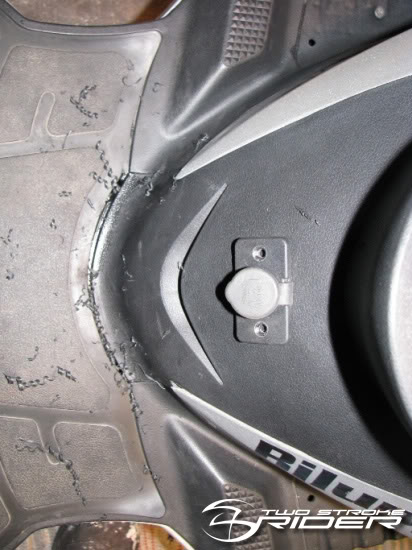

Bild 5
Uttaget fäster du med två skruvar men det finns såklart andra modeller

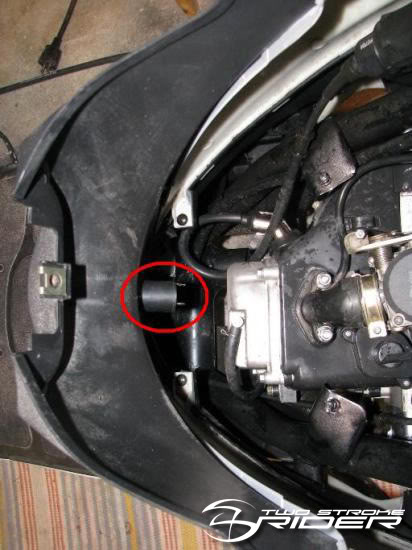

Bild 6
Här ser du uttaget när jag plockat bort hjämfacket

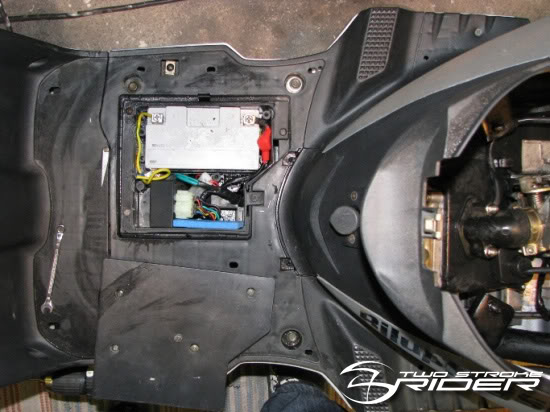

Bild 7
Öppna luckan till batteriet

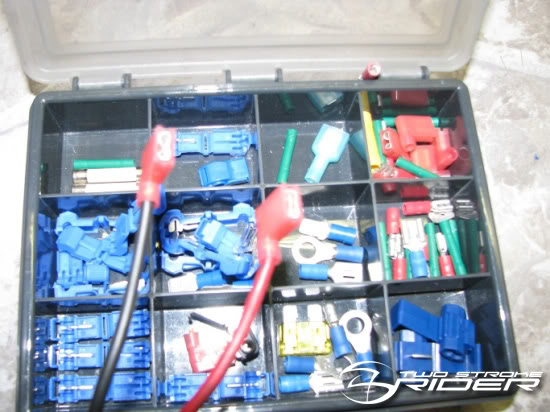

Bild 8
Flatstift på kablarna

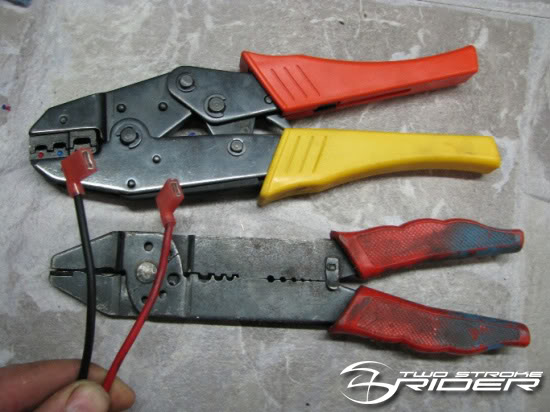

Bild 9
Finns olika kabelskotänger för montering av flatstift

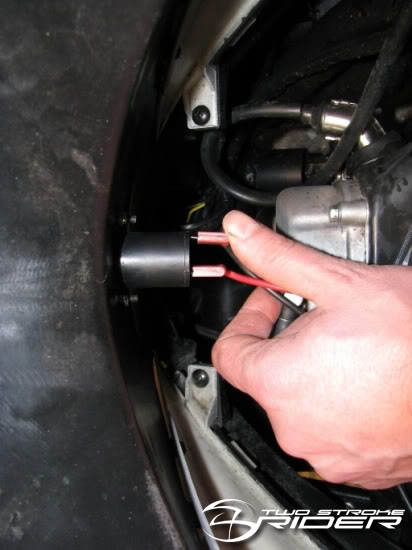

Bild 10
Tryck fast flatstiften på uttaget

OBS!
Röda stiftet på mitten i ciggarettändaruttaget (plus)
Svarta på kanten av uttaget (minus)

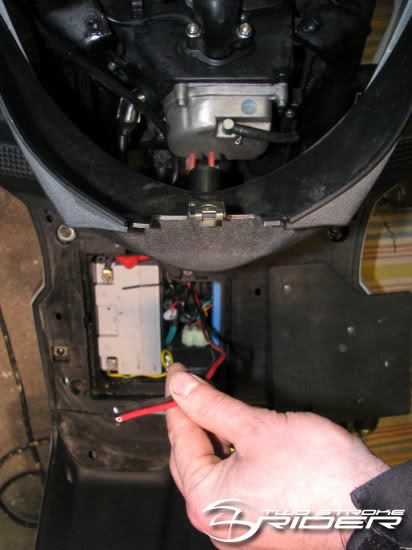

Bild 11
Dra fram kablarna till batteriet

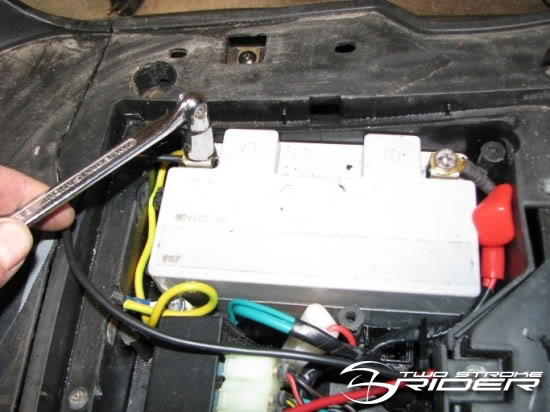

Bild 12
Svarta kabel monterar du på minuspolen

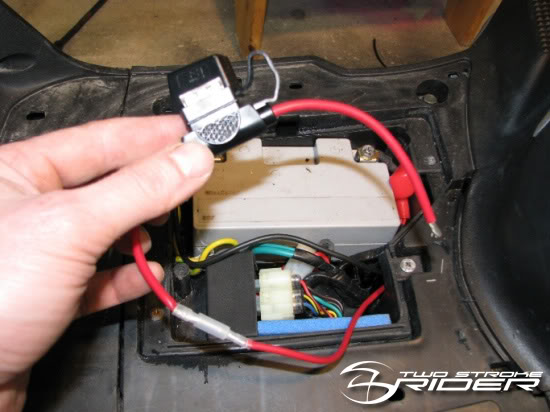

Bild 13
Nu "klämmer" du fast säkringshållaren på röda kabeln

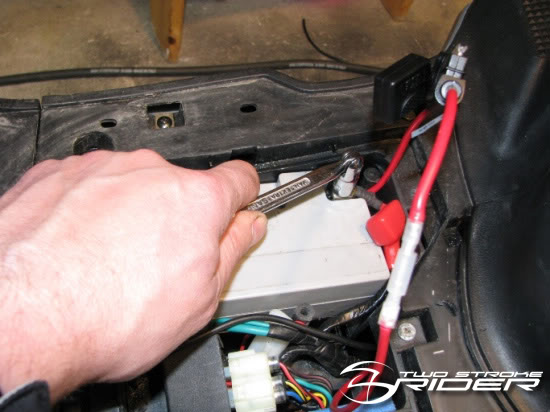

Bild 14
Skruva fast röda kabeln på pluspolen

OBS! Säkringen skall sitta på detta sättet nära pluspolen!

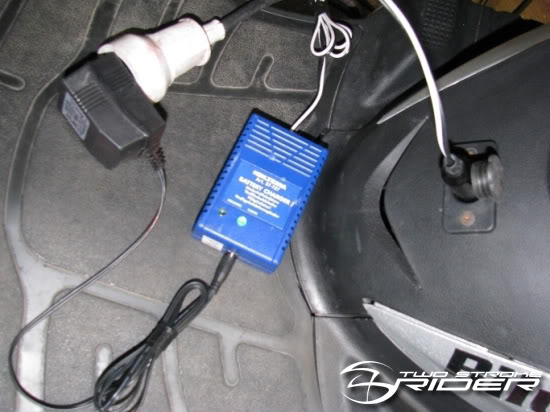

Bild 15
Så här ser det ut när jag laddar batteriet!

Förlag på produkter du kan använda i uttaget!


Förslag 1 - Mobilladdare

Förslag 2 USB uttag

Några varningar och tips:

Öppna locket till batterifacket om du vill vara på den säkra sidan när du laddar batteriet.
Det KAN finnas en brandrisk med att ladda batteriet med stängt lock.

Visst du kan använda uttaget för att ladda din mobil eller laptop men det finns en risk om du gör detta med mopeden igång.
Är din spänningsregulator trasig riskerar du att få för hög spänning i din utrustning.

Vill du vara på den säkra sidan ladda känslig utrustning med moppen avslagen
