Koppla in LED-blinkers

Hur kopplar man in LED-blinkers?
...och hur ansluter man ett LED-relä?

Här är en guide på hur du kopplar in LED-blinkers på din moped.

Varför byta till LED lampor?

- Lägre strömförbrukning
- Längre livslängd
- Hållbarare "lampor"
- Starkare sken
- Snyggare

Dessa grejer använder jag i guiden


Bild 01 - Division - LED blinkers


Bild 02 - TNT - LED blinkersrelä

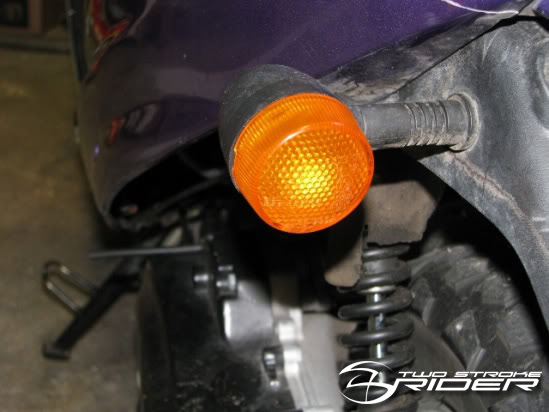

Bild 03 -Originalblinkers som skall ersättas

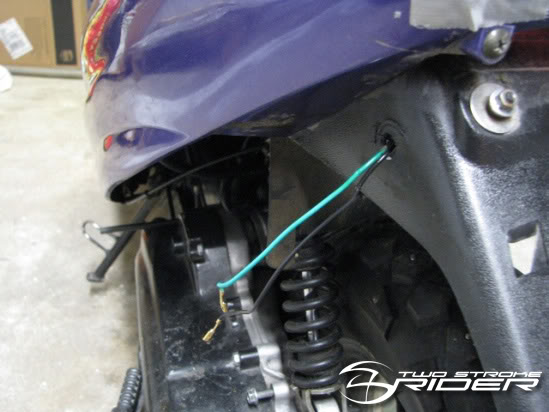

Bild 04 -Originalblinkers demonterad

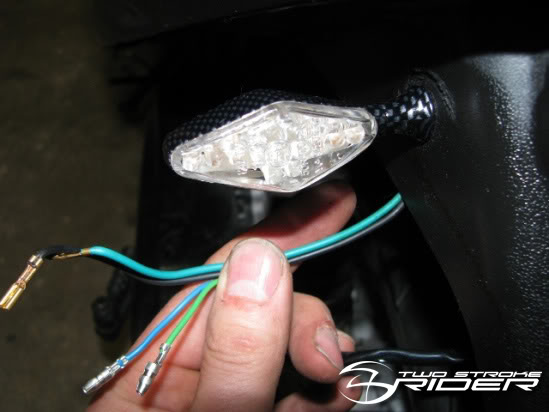

Bild 05 -LED blinkers monterad

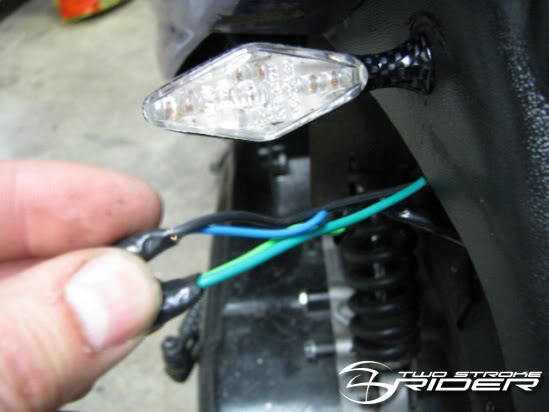

Bild 06 - Löd ihop kablar eller använd skarvhylsor

Svarta kabeln på moppen skarvas med BLÅ på blinkersen
Gröna kabeln på moppen skarvas med GRÖNA på blinkersen
Detta gäller just denna modell som är en Baotian

OBS! Det är viktigt att plus och minus kommer rätt på en LED-lampa
Oftast är grön kabel på moppen minus och svart plus
(om du är osäker använd en multimeter och mät)

Tips: Använd "skarvhylsor" eller löd ihop kablarna

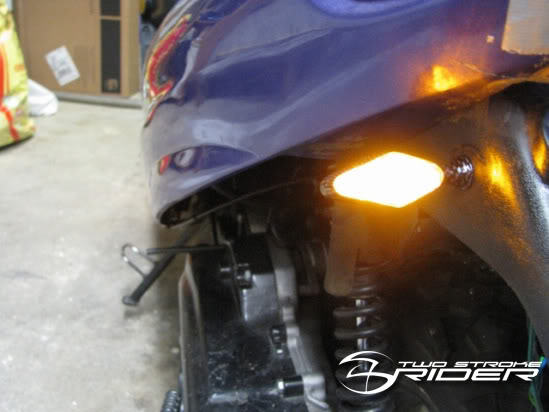

Bild 07 - LED-blinkers på plats




Filmklipp på resultatet

______________________________________________________________________________

OBS!
Om LED-blinkersen blinkar för snabbt/långsamt eller inte alls måste du montera ett LED-blinkersrelä.

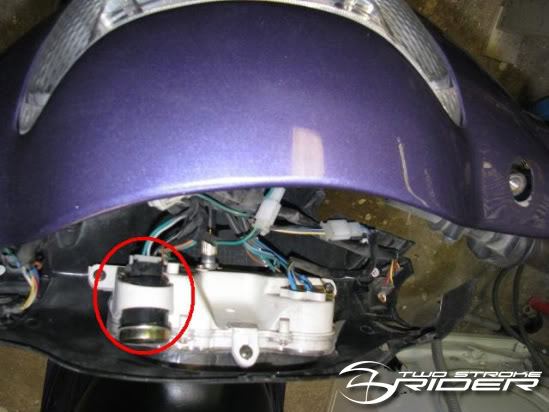

Bild 08 - Blinkersreläet sitter oftast under styrkåpan
Inringat med rött är blinkersreläet på en Baotian Classic


Bild 09 - LED Blinkersreläet kopplas in så här på en Baotian

Ryckte ur kontakten från originalblinkersrelä för att demonstrera hur man kopplar
- PLUS = Svart kabel på moppen till röd på LED-Blinkersreläet
- Blinkerssignalen = Grå kabel på moppen till gul på LED-Blinkersreläet
- JORD = Grön kabel på moppen till svart på LED-Blinkersreläet

Länk: Elritning LED-blinkersrelä

Tips: Använd "skarvhylsor" eller löd ihop kablarna

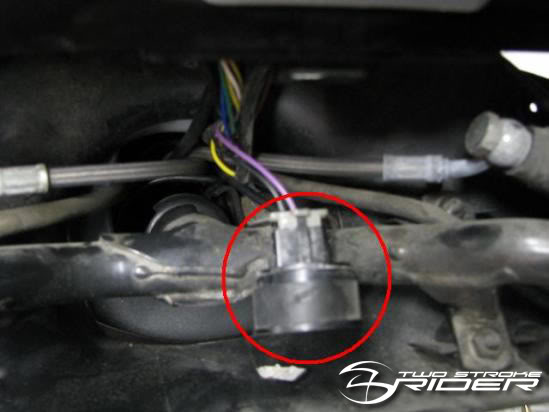

Bild 10 - Blinkersreläet sitter oftast under styrkåpan
Inringat med rött är blinkersreläet på en Peugeot Speedfight

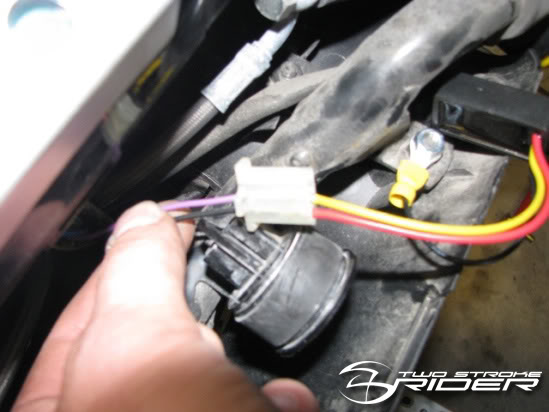

Bild 11
- LED Blinkersreläet kopplas in så här på en Peugeot Speedfight

Ryckte ur kontakten från originalblinkersrelä för att demonstrera hur man kopplar
- PLUS = Svart kabel på moppen till röd på LED-Blinkersreläet
- Blinkerssignalen = Lila kabel på moppen till gul på LED-Blinkersreläet
- JORD = Fäst en kabel på moppens ram till svart på LED-Blinkersreläet (kolla på bilden gula ringkabelskon till höger)

Länk: Elritning LED-blinkersrelä

Tips: Använd "skarvhylsor" eller löd ihop kablarna

Filmklipp på tipset

Tips: Så här kan du i förväg kolla om du behöver köpa ett LED-blinkersrelä.
- Testa att ta ur tex vänster baklampa i blinkers.
- Slå igång blinkers. Om vänster framlampa då blinkar för fort/långsamt eller inte alls måste du byta relä


Lycka till
