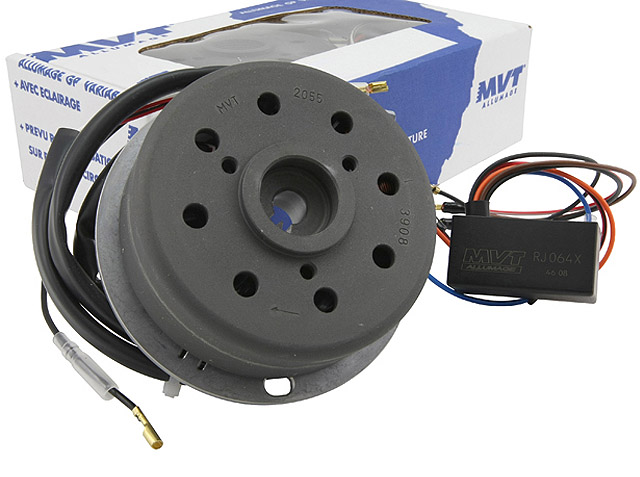

Information om MVT Tändsystem (Millennium) Analog
Millenniumtändsystemet från MVT är ett komplett tändsystem som inte bara är prisvärt om man jämför mot original tändsystemet, utan det har också ett flertal fördelar.
Systemet ger ett bra strömflöde till lamporna och levereras med ett lättare svänghjul som är en fördel när man passerar 15.000 varv per minut.
Tändsystemet levereras även med en CDI box som är lätt att koppla in. Denna box är även enkel att byta ut mot deras digitala CDI-box för "insprutnings"-motorer utan trottel, läs mer om detta under produkten MVT-DIGIMAX6 MVT Digital.
Millennium tändningenen kan både användas som en ersättningständning till originalet eller som en trimtändning. Om man önskar att använda tändningen som en ersättare till originalet och att max varvtalet är stryps så skall man koppla in den blåa sladden från CDI boxen till jord, detta leder till att den inbyggda varvtalsbegränsaren i CDI boxen bryter vid ett visst varvtal och minskar på så sätt fordonets topphastighet. Om man inte kopplar in den blåa sladden från CDI boxen så är tändningen helt ostrypt och redo för race!
OBS! Matning till CDI ska vara +12 V Tändningsström. Om CDI:n kopplas till konstant +12 V så blir tändkurvan korrupt och ger ingen gnista.
OBS! Bör ej användas i kombination med en lös fart/varvbegränsare OBS!
Sladdarna går till följande.
Sladdar från statorn
-4-stiftskontakt (Hona)
(-Vit: Batteriladdning -Gul/Röd: Lyse -Svart: "Dödaren" Kopplas till Svart på CDI. )
-Röd/Vit : Röd/Vit på CDI
-Röd/Svart: Röd/Svart på CDI
Sladdar från CDI
-Blå : Fartbegränsning (45Km/h) Kopplas till jord
-Röd/Svart : Till Röd/svarta på statorn
-Röd/Vit : Till Röd/Vit på statorn
-Svart(Ring): Jord (Bästa är att koppla till metal chassit på tändspolen enl MVT)
-Svart(Stift): "Dödaren" kopplas till Svart på Stator.
-Orange : Kopplas till tändspolen
-Brun : +12v Batterimatning. Ska kopplas till + på batteriet.
OBS! Passar Yamaha Slider och BW´s modeller tillverkade från och med 2003 med katalysator
