Montering - 70cc AC cylinder till liggande Minarelli

Montering av en Division 70cc AC cylinder till liggande Minarelli!

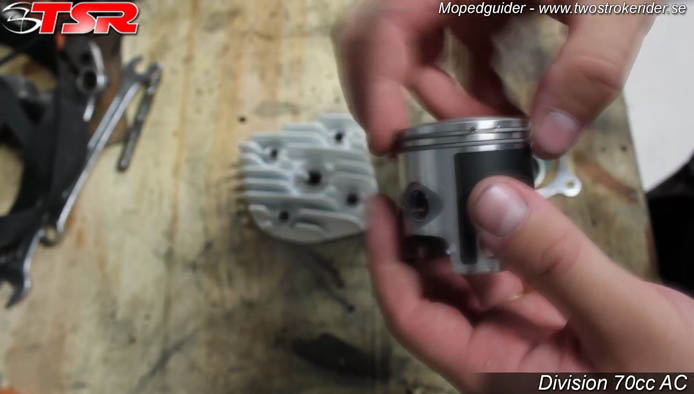

Vi börjar med att montera kolvringarna på kolven. Notera att ringarna bara kan monteras på ett håll, öppningarna ska sitta uppåt mot kolvringstoppet.

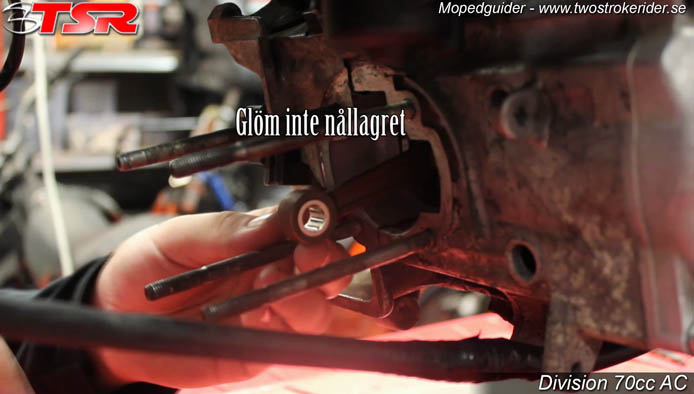

Montera nållagret. Har du ett nytt nållager kan du smörja det med lite 2-taktsolja.

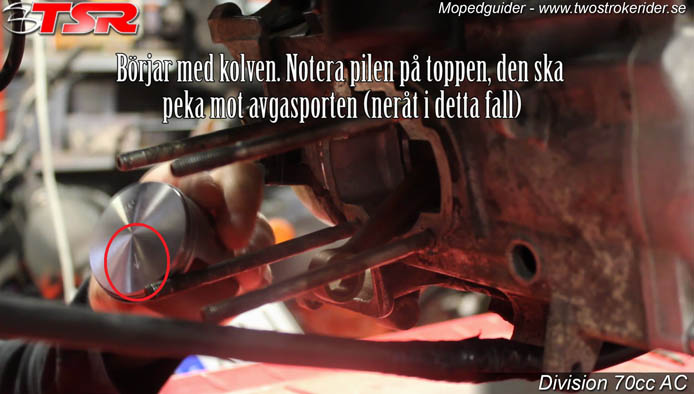

Notera sen på kolven att det finns en pil där. Den ska peka mot avgasporten, neråt i detta fall.

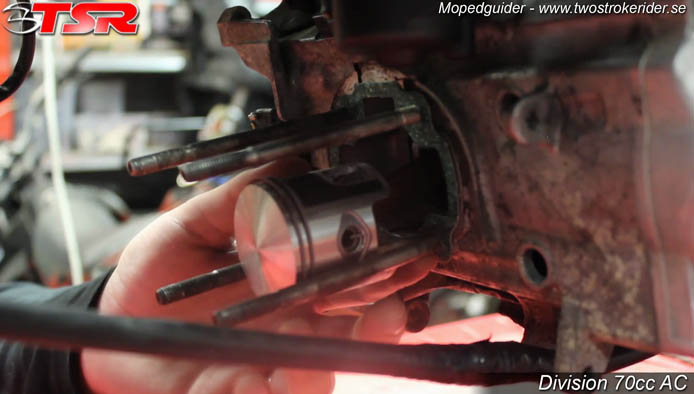

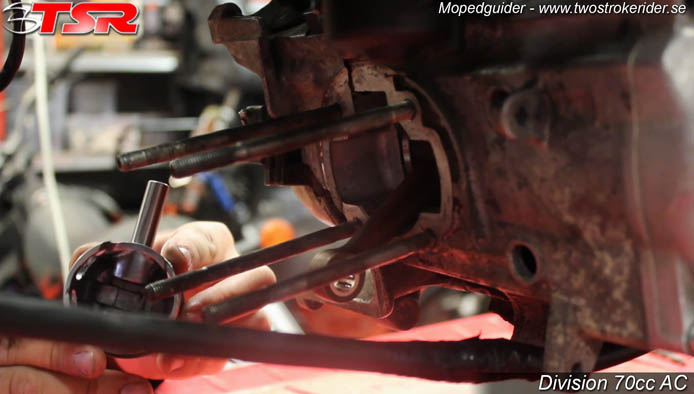

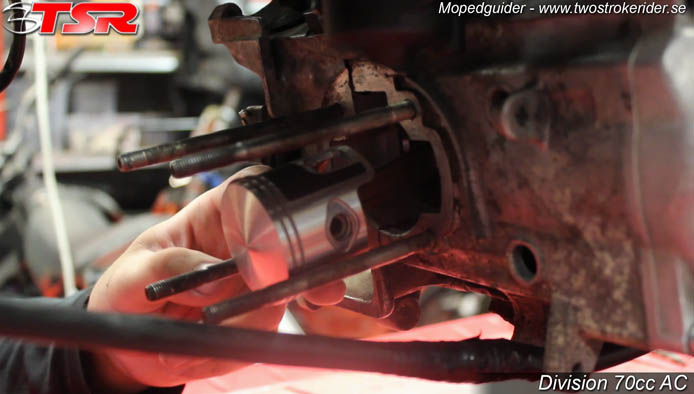

Montera sen kolven! Kolbulten genom kolven tillsammans med vevstaken.

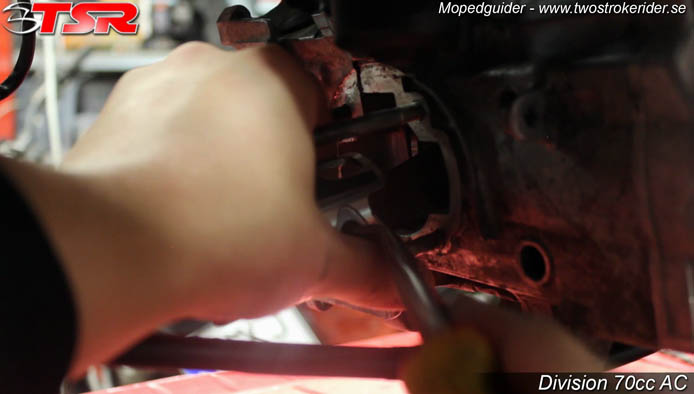

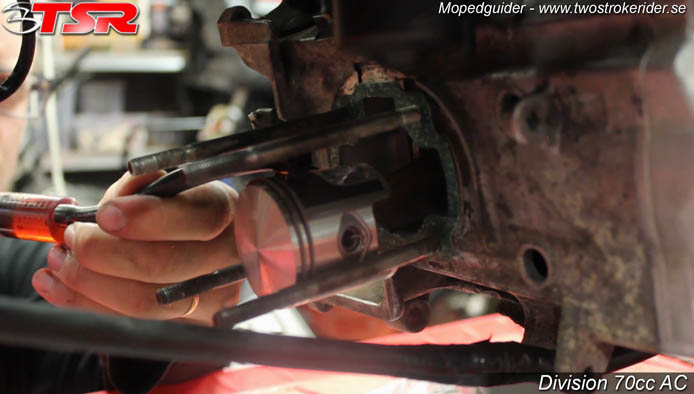

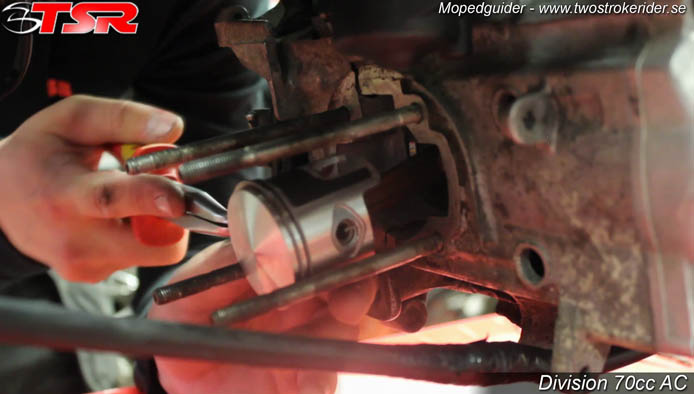

Sen kolvbultsclipsen. En på varsin sida! Se till så dem sitter ordentligt i sina spår.

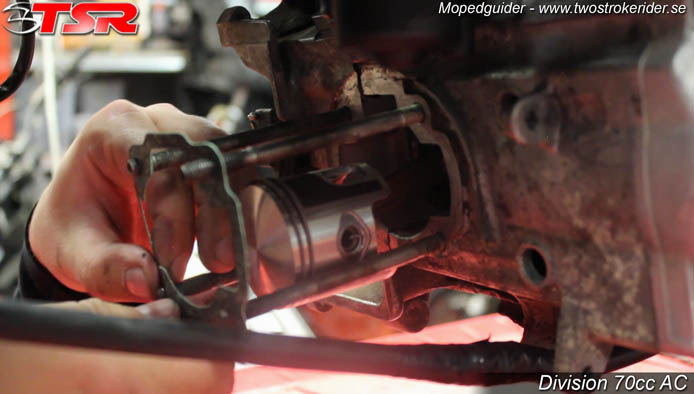

Sen cylinderfotspackningen. Försiktigt så du inte drar av den när du trycker ner den över pinnbultarna.

Olja sen in både kolven och cylinderloppet med 2-t olja.

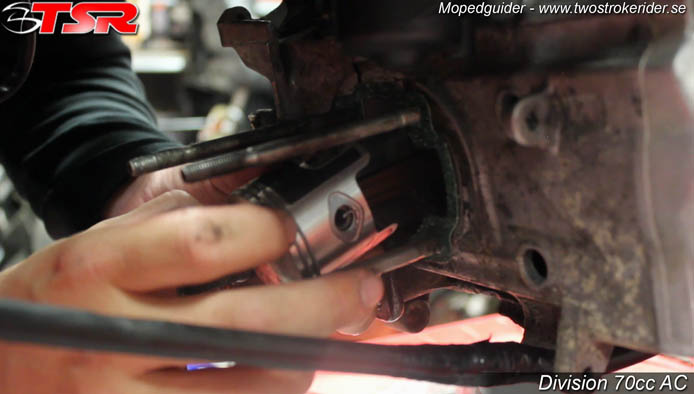

Vrid sen kolvringarna rätt, så öppningarna ligger vid kolvringsstoppen.

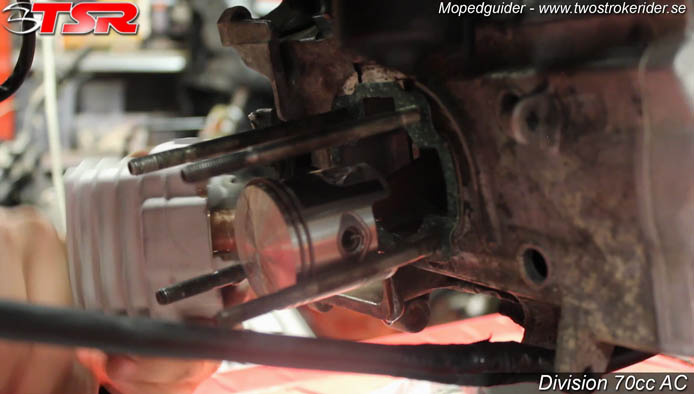

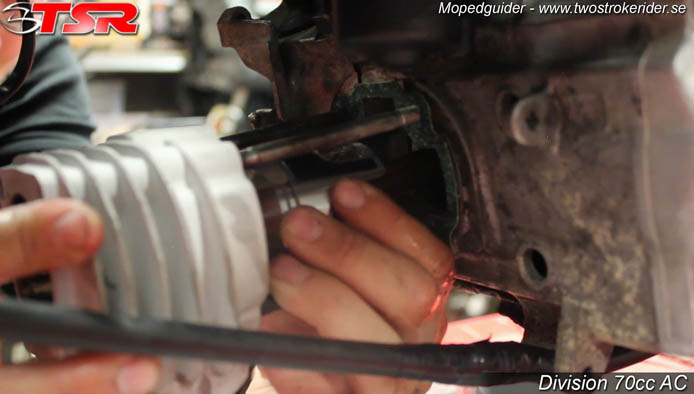

Montera sen cylinder utan våld! Tryck ihop kolvringarna och glid in lätt med kolven. Kan hjälpa att ”jucka” lite för att ringarna ska kliva in i loppet ordentligt.

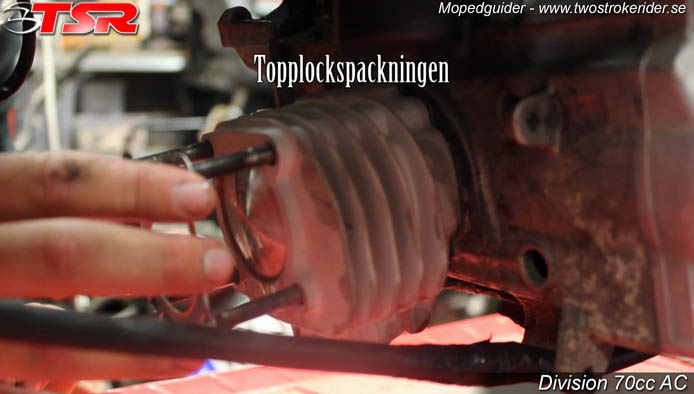

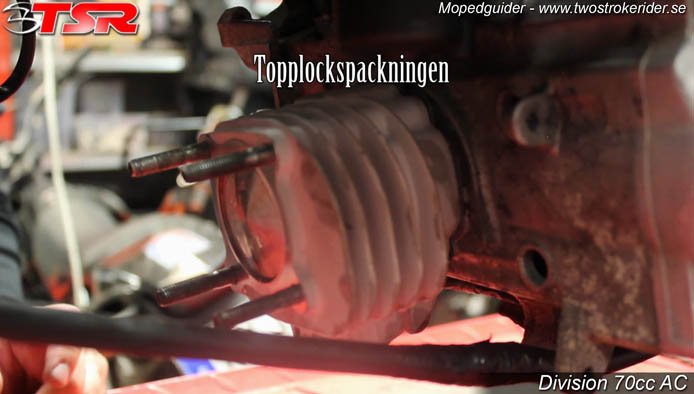

Sen topplockspackningen. Vilket håll spelar ingen roll.

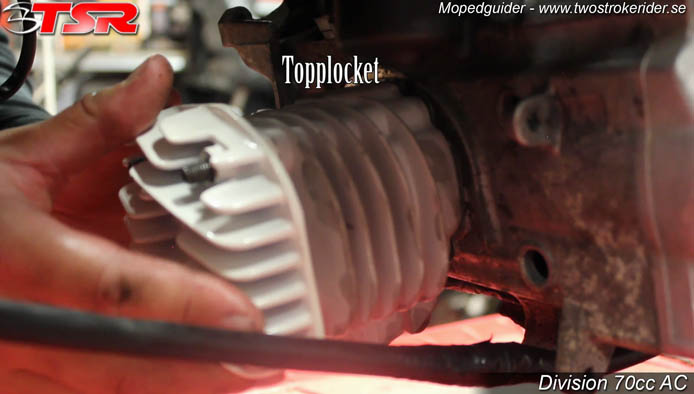

Sen kan du montera topplocket. Ska monteras åt detta håll med kylflänsarna.

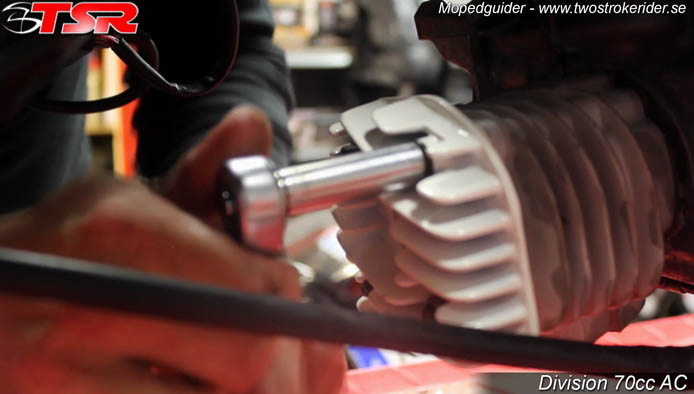

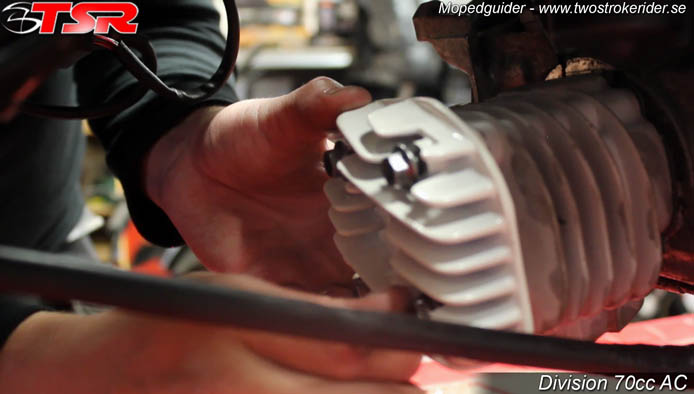

Skruva sen dit 4st skruvar till pinnbultarna och dra åt dem korsvis.

Sen är det bara montera ihop resten och börja med förgasarinställningarna!

Videoklipp som visar hela monteringen

Allt för mig.
//Rexxy
