Demontering variator

Guide: Demontering variator

Här visar jag hur man demonterar variatorn. Guiden är gjord på en Yamaha Aerox, men principen är densamma på de flesta variatorer även om utseendet kan skilja sig lite.

I guiden använder jag en variatorspärr - Denna lilla tingest kan spara dig många kronor och huvudvärk när du byter variator. Många inklusive jag själv har lärt mig den hårda vägen att om man använder en "mutterknack" så är det lätt hänt att man förstör vevaxlen med ett vevaxelbyte som följd.


Buzzetti - Variatorspärr


Bild 01

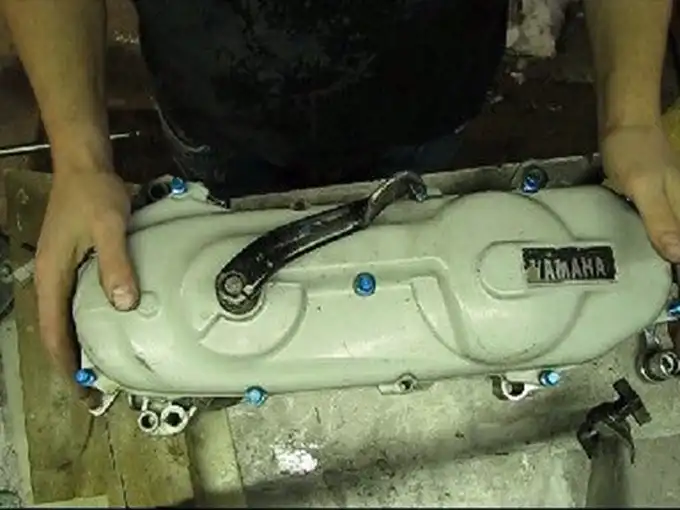

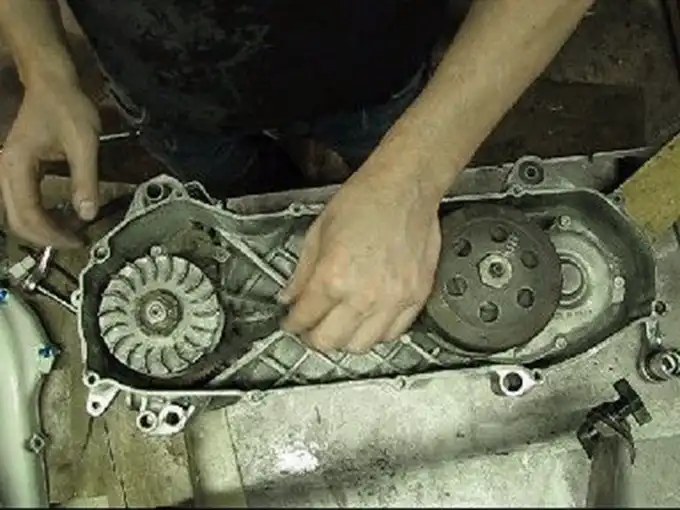

Börja med att demontera variatorkåpan


Bild 02

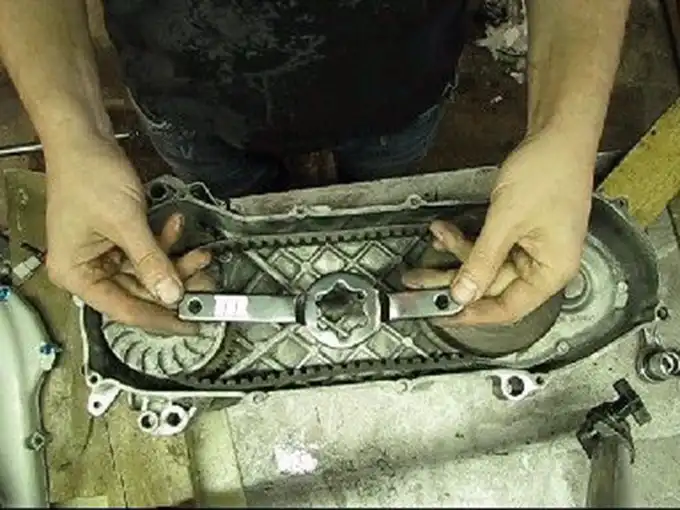

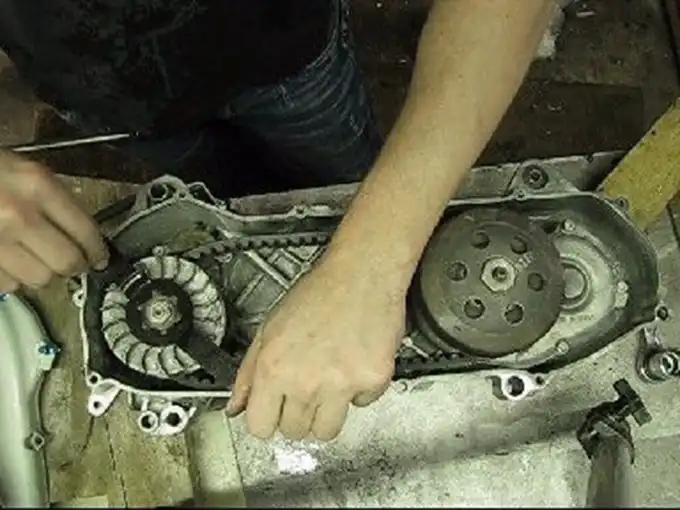

Sedan ska du använda variatorspärren


Bild 03

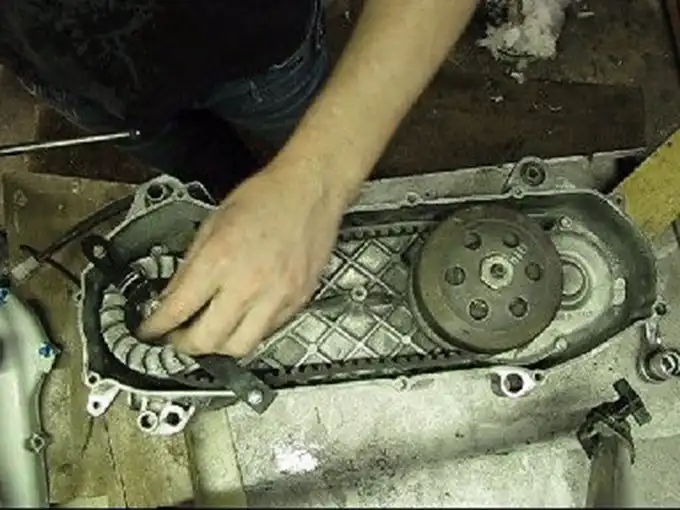

Lås fast variatorn med spärren
(med två bultar i motorblocket)


Bild 04

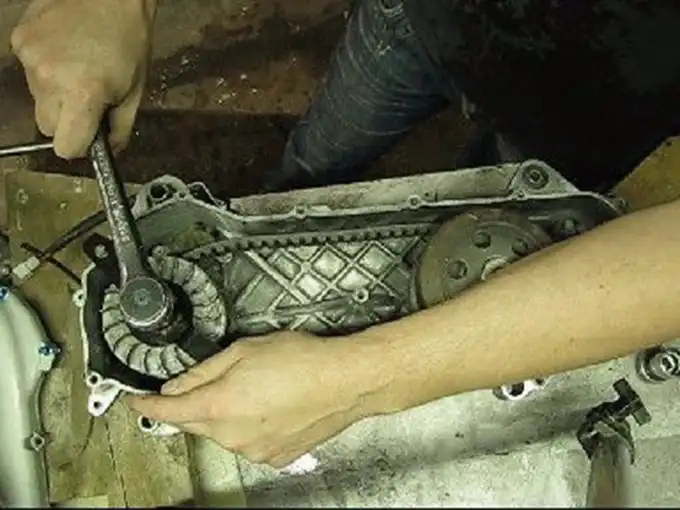

Spärrskaft och 17mm hylsa


Bild 05
Enkelt med variatorspärren


Bild 06

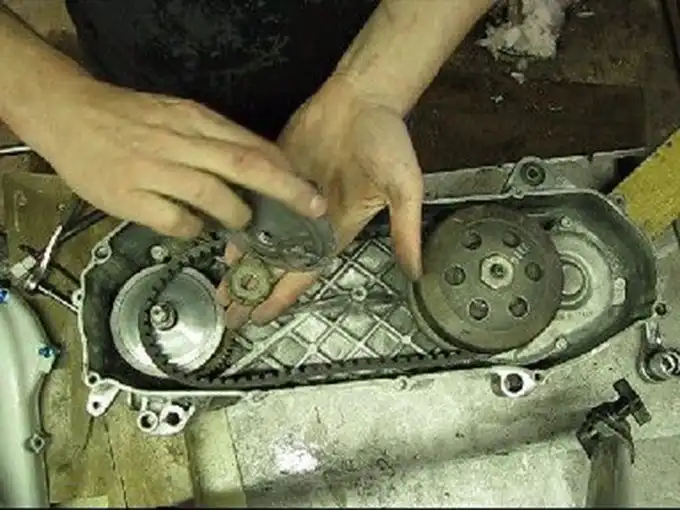

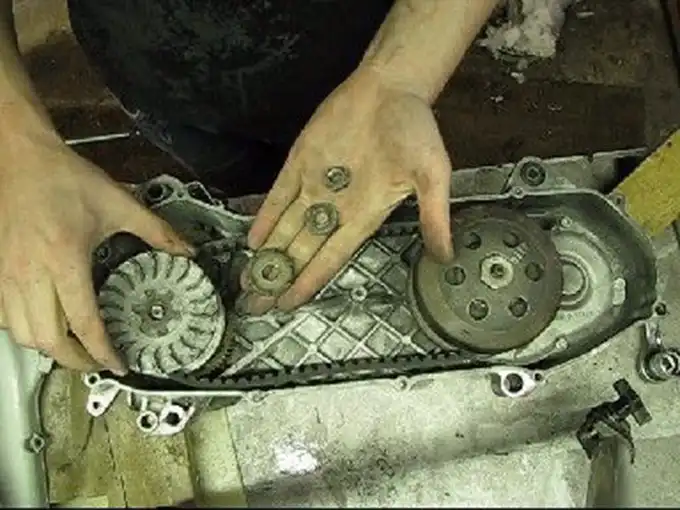

Mutter + bricka + kickaxelkugg


Bild 07
Variatorfläkt + fläktstjärna


Bild 08

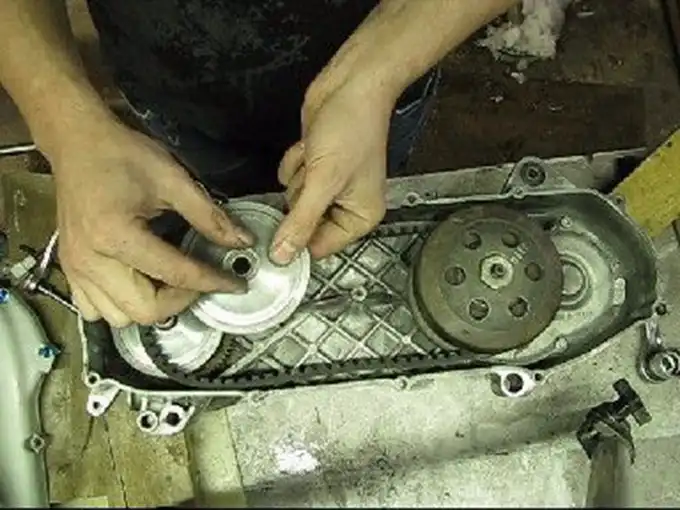

Schimsbricka


Bild 09

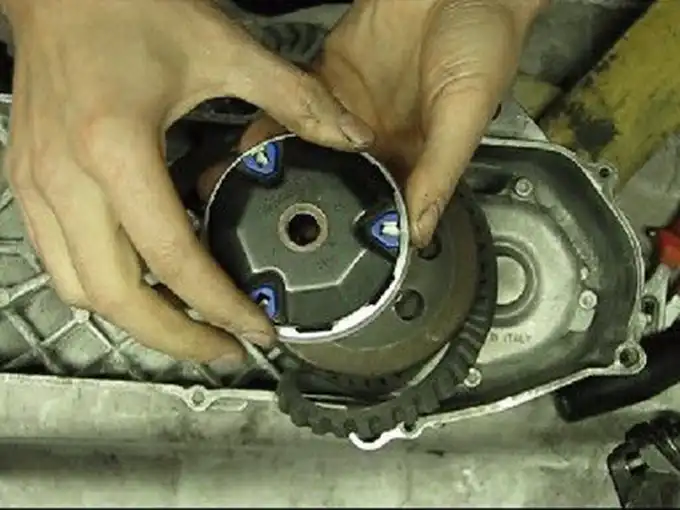

Lyft av variatorlocket


Bild 10

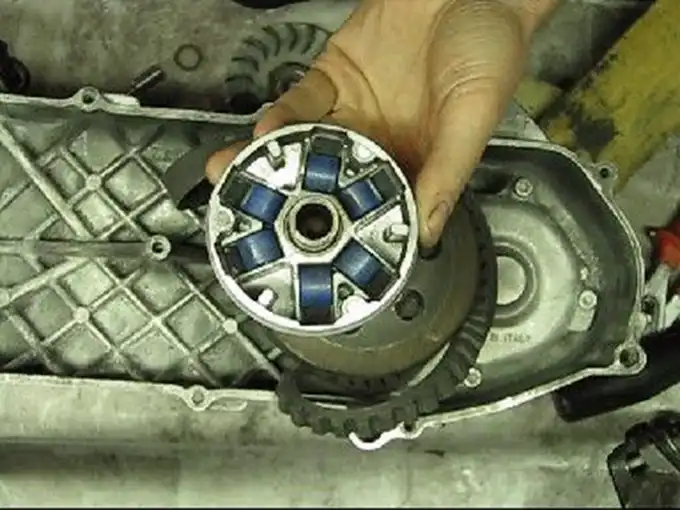

Variatorvikterna ligger i variatorskålen

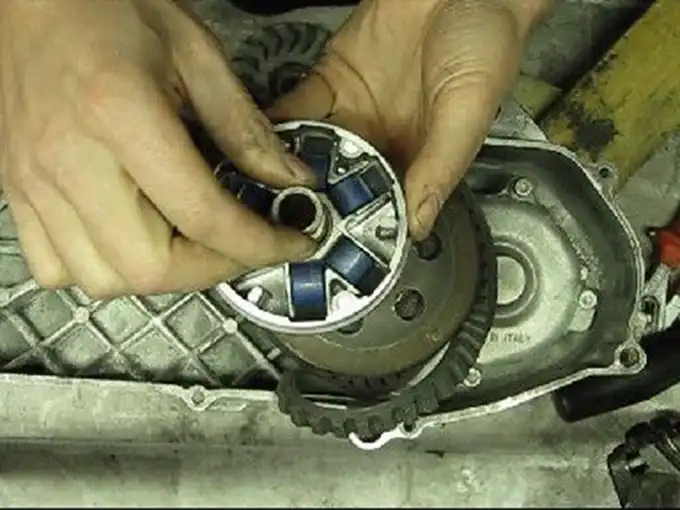

Bild 11

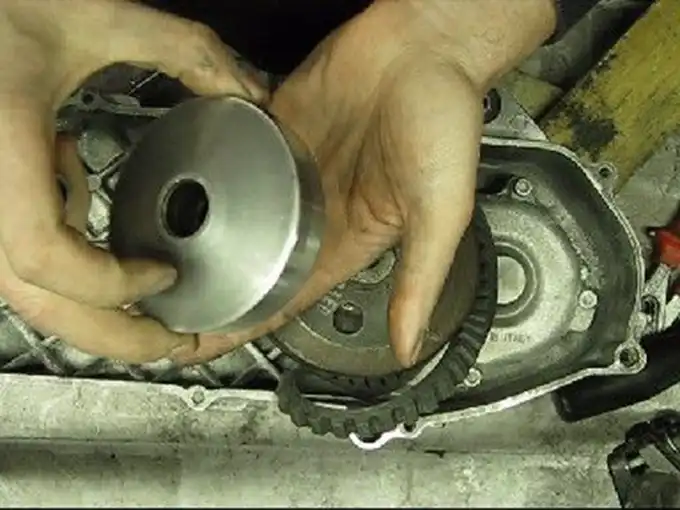

Dra ur variatorhylsan


Bild 12
Kolla att det är rent och att vikterna är runda


Bild 13

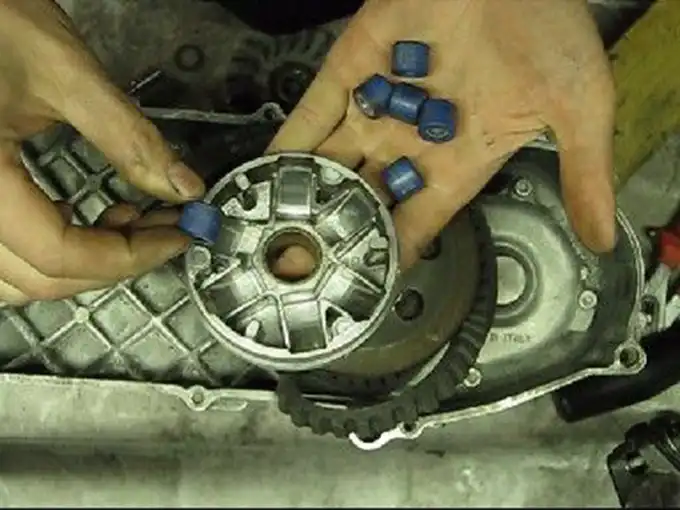

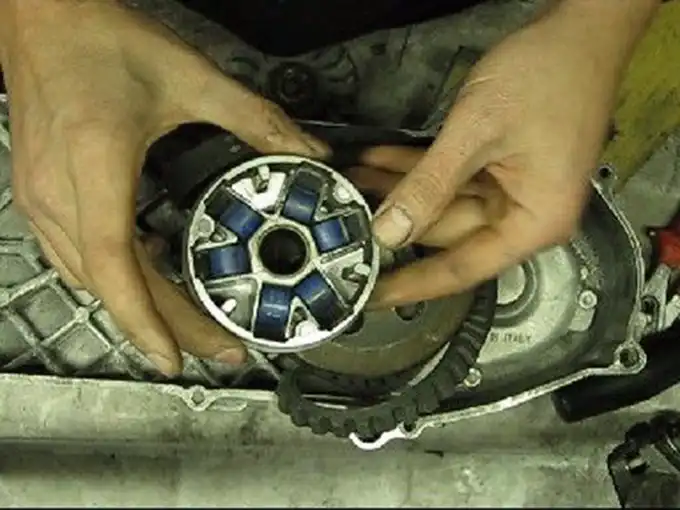

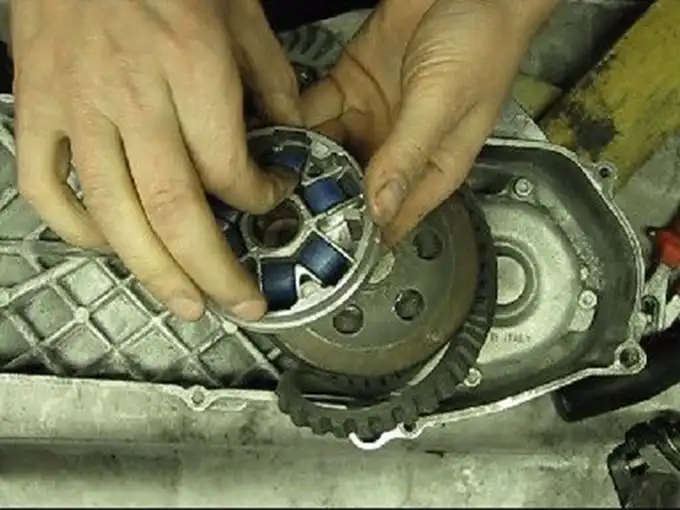

Lägg i variatorvikterna rätt väg


Bild 14

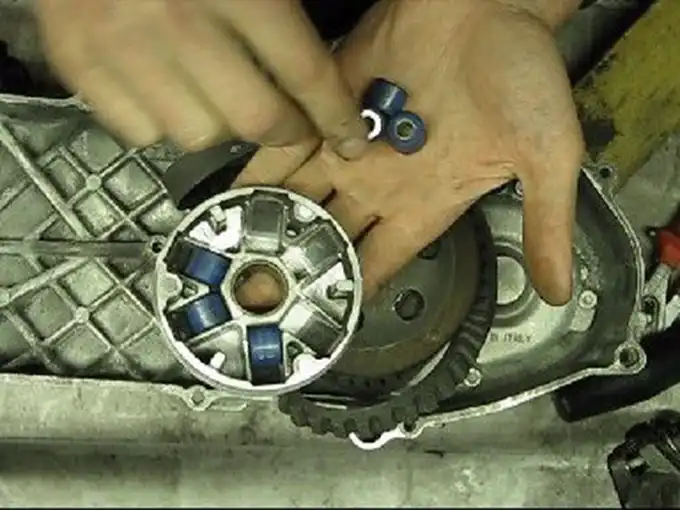

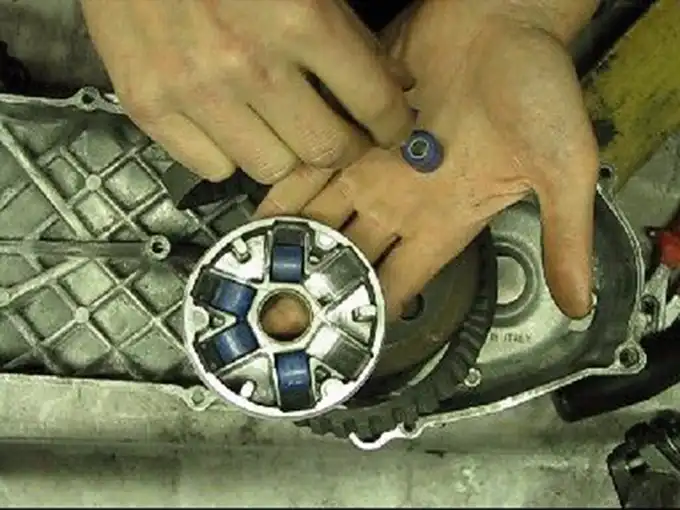

Du kan ha varannan vikt lättare


Bild 15
Tex 3st på 4gram och 3st på 3gram = tot 21gram
Räkna alltid totalavikten


Bild 16
Blanda inte allt för stora och små vikter


Bild 17

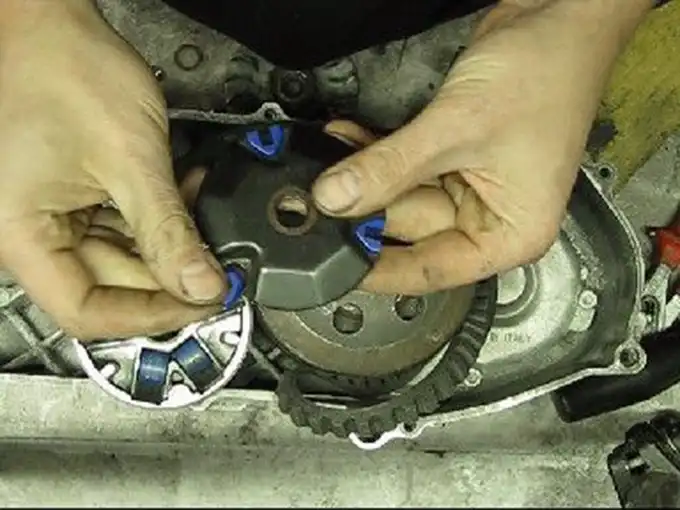

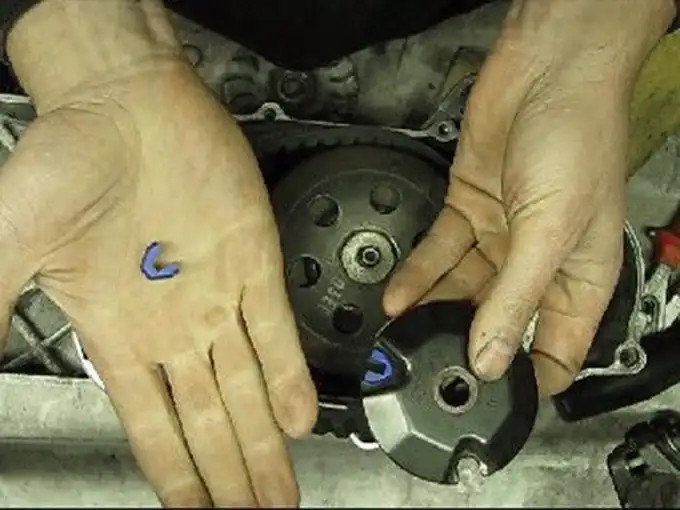

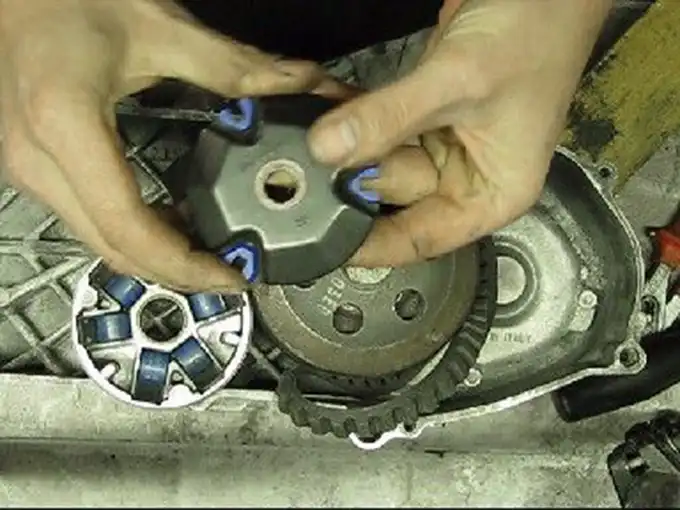

Det är viktigt att guidebrickorna sitter rätt väg! (blå saker)


Bild 18

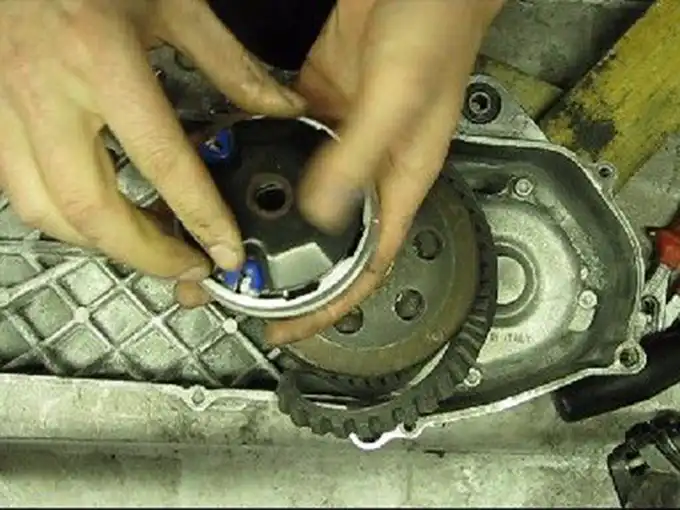

Ibland går de att vända fel väg


Bild 19
Trycker nu fast den fel väg...


Bild 20
Det går att trycka dit variatorlocket


Bild 21
Men nu sitter det fast så att locket inte kan röra sig!!


Bild 22
Detta gör att variatorn inte växlar som den ska!


Bild 23

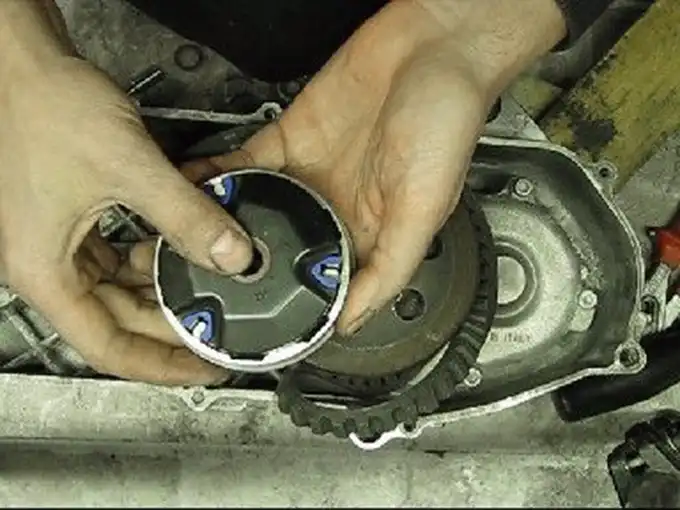

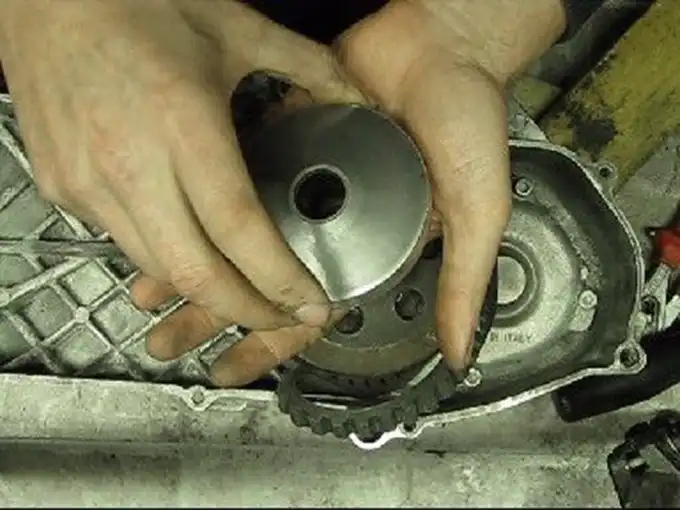

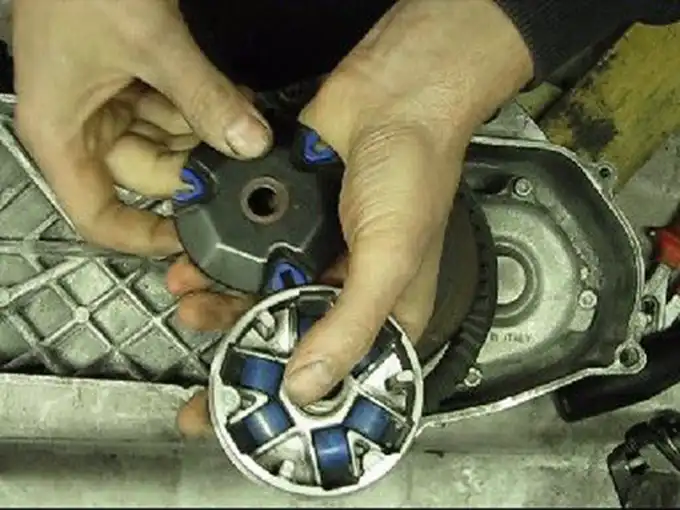

Vänder tillbaka guidebrickan


Bild 24
Nu kan locket röra sig som det ska


Bild 25

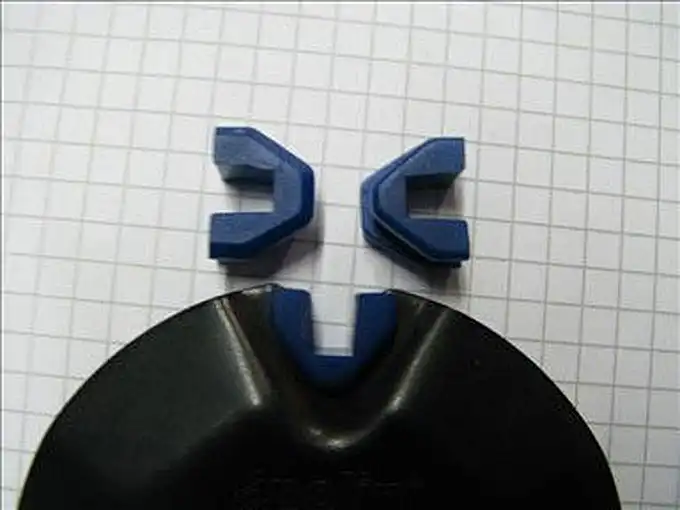

Notera skillnaden (ena sidan är spetsigare)

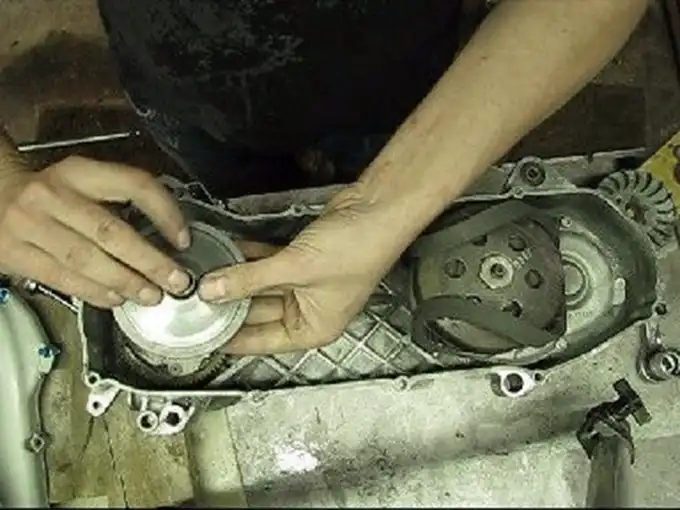

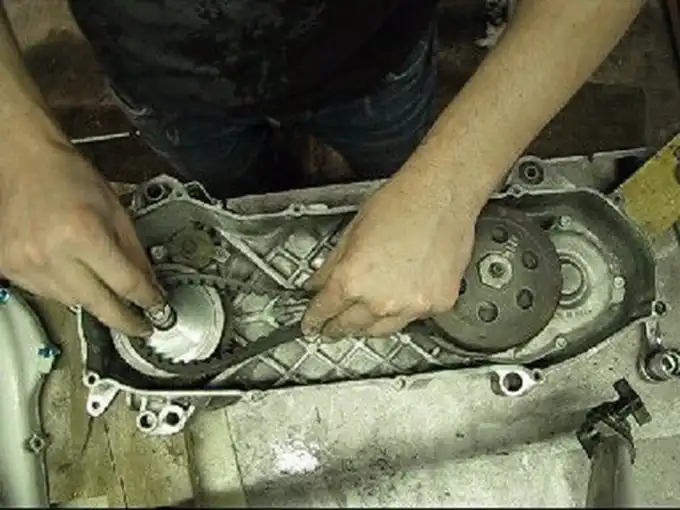

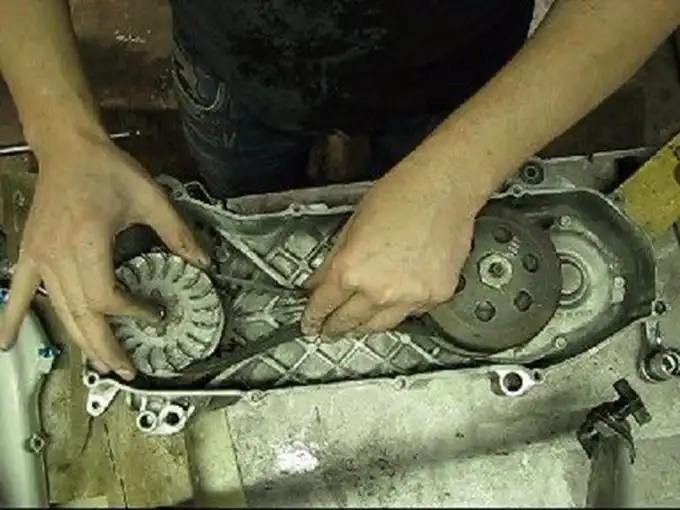

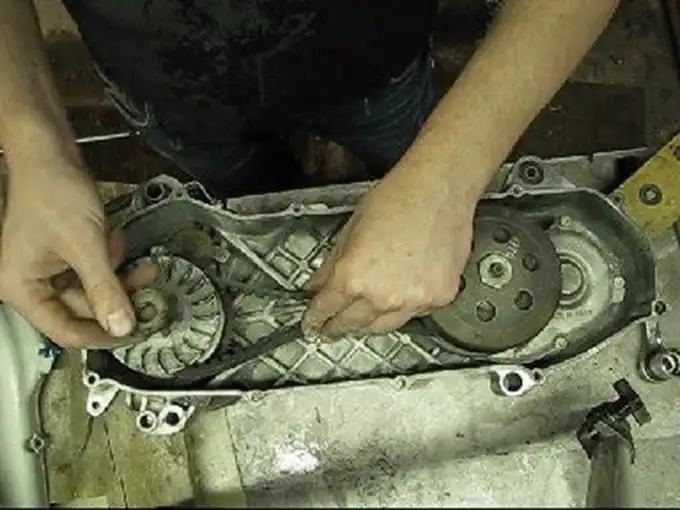

Bild 26
Nu monterar jag tillbaka variatorn


Bild 27

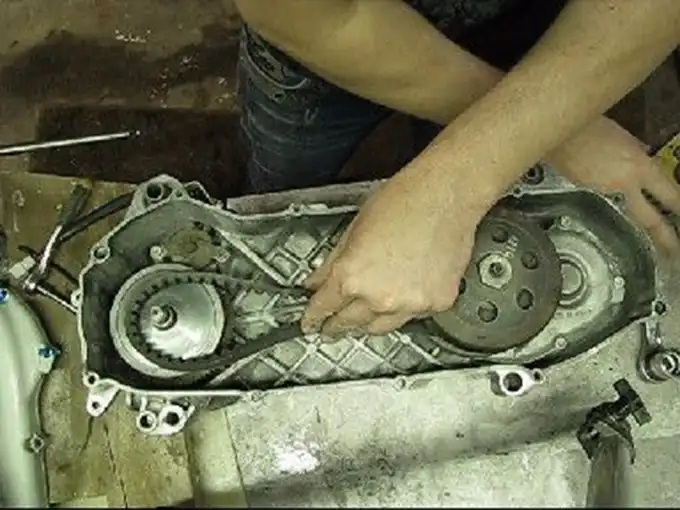

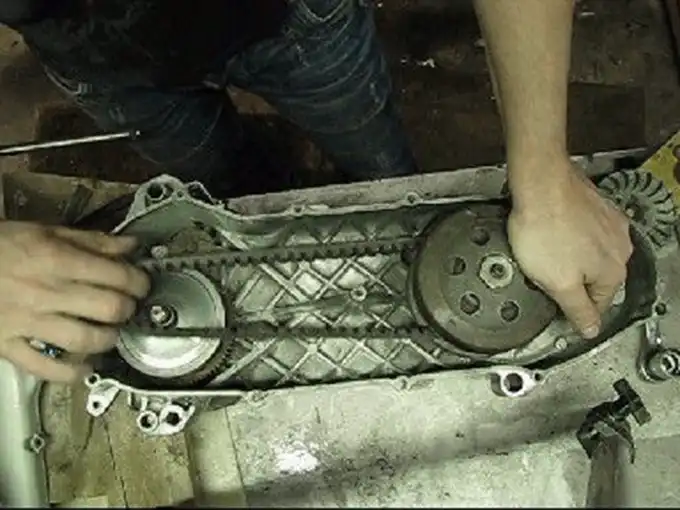

Dra fram remmen allt vad som går
(tryck ihop kopplingsskivorna)


Bild 28
Mycket viktigt att inte klämma remmen vid monteringen

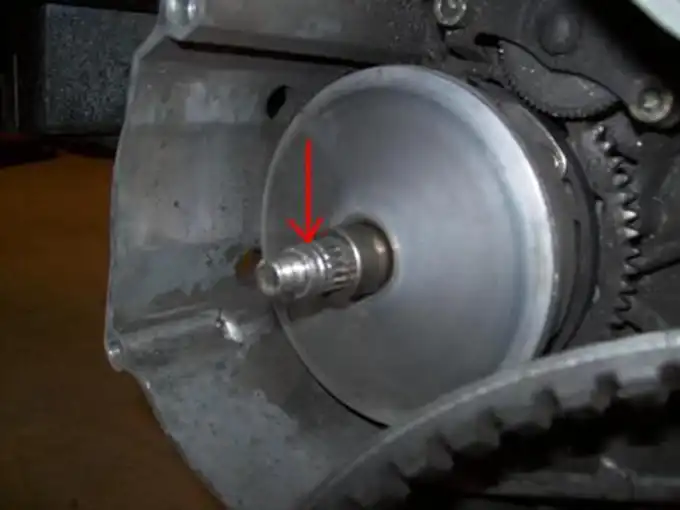

Bild på vevaxel där man klämt remmen vid monteringen...
Där den röda pilen pekar har splinesen gått sönder


Bild 29

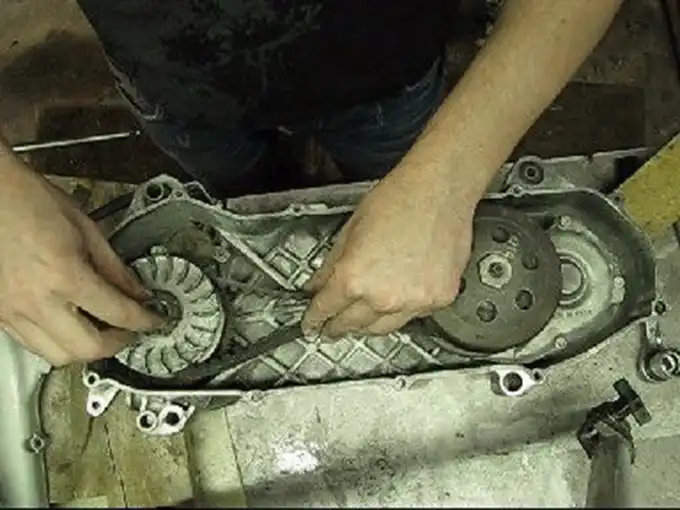

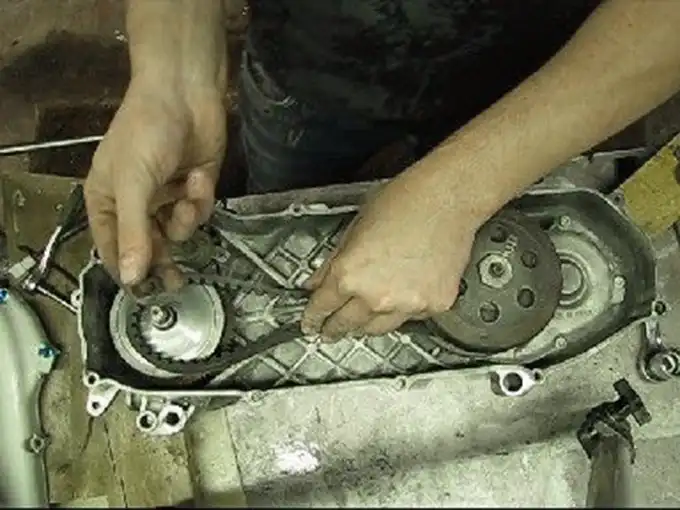

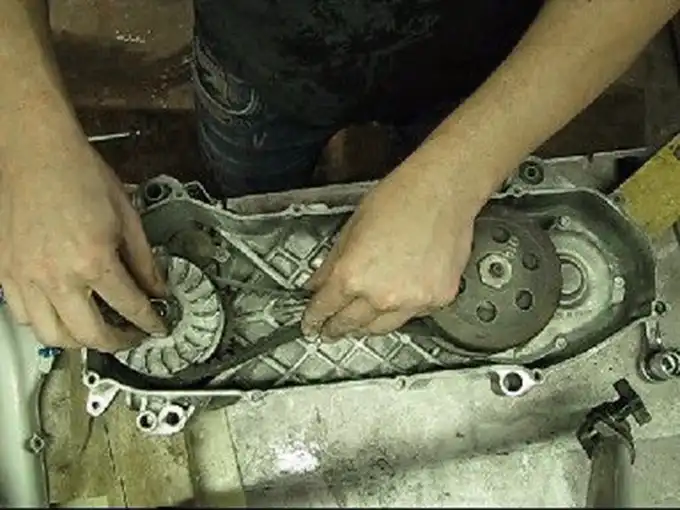

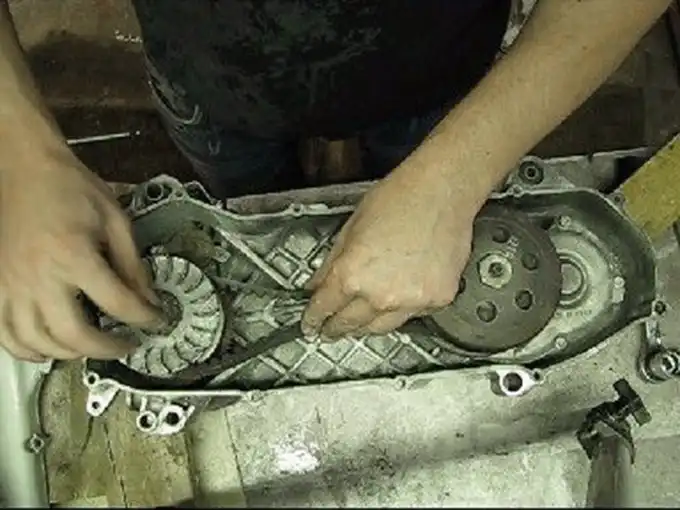

Notera greppet jag har!
(kläm ihop remmen på mitten)


Bild 30
Schimsbrickan


Bild 31
Variatorfläkt + stjärnan


Bild 32
Kickaxelkuggen


Bild 33
Brickan


Bild 34
Muttern


Bild 35
Dra åt för hand så mycket som möjligt


Bild 36
OBS!
KOLLA ATT REMMEN INTE ÄR FASTKLÄMMD!


Bild 37

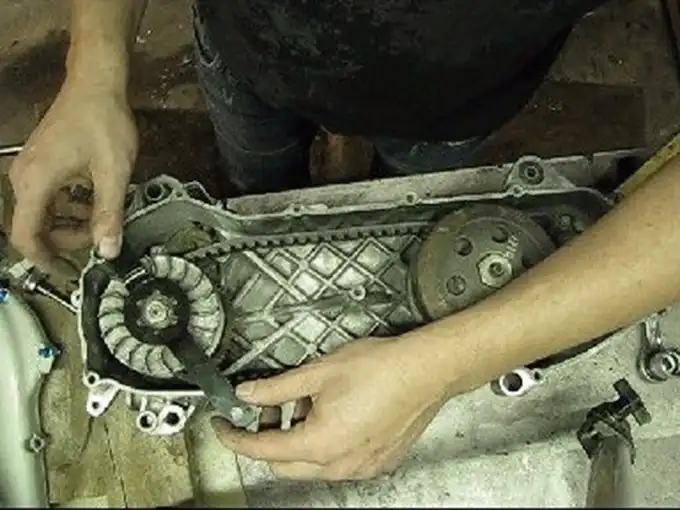

Variatorspärren


Bild 38

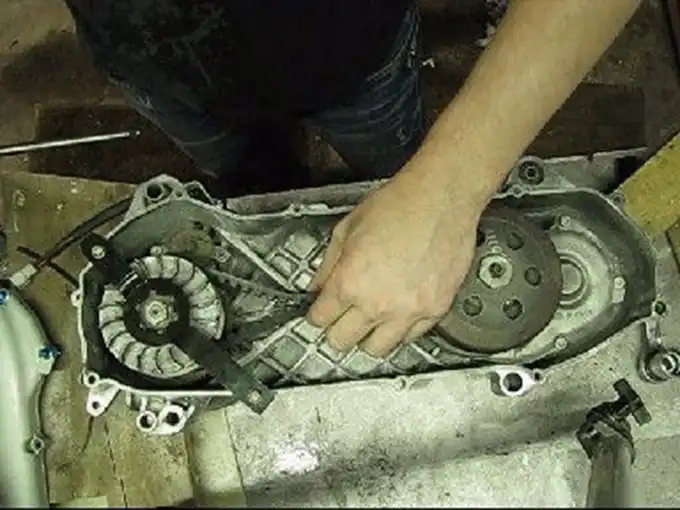

Kolla remmen igen...
Vill inte ha ett vevaxelbyte...


Bild 39

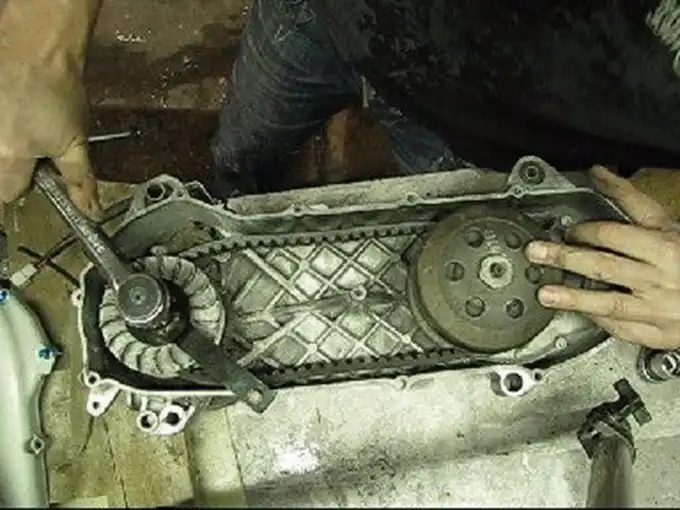

Dra åt ordentligt

LYCKA TILL
