Fräsa ur blocket för stor cylinder
Tredje delen där vi fortsätter att anpassa blocket för Malossis Big bore kit.
Nu skall vi ge plats för den större veven och den längre vevstaken
Malossi Big Bore kit
Tips - Klicka på bilder för att komma till webbutiken
Grejer du behöver
En slipmaskin

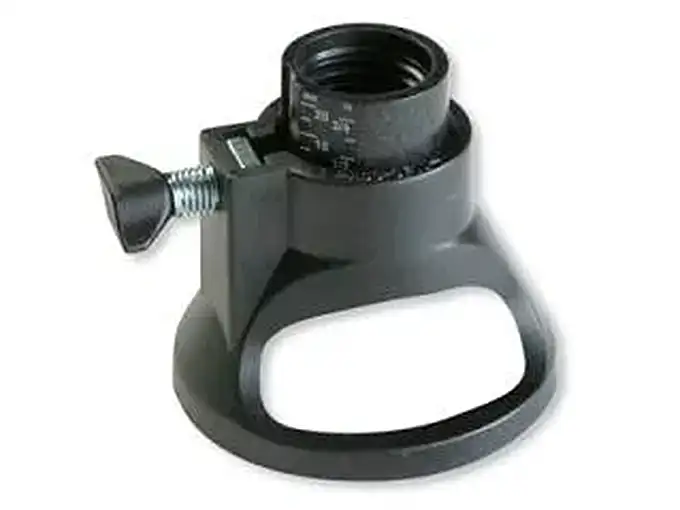

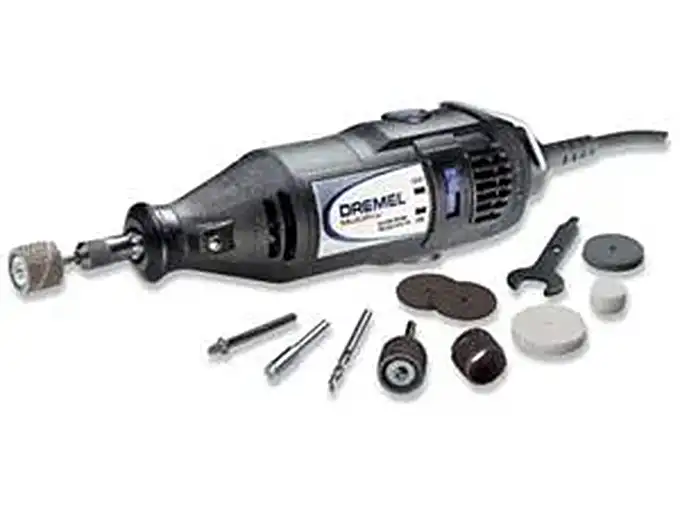

Dremel 565 Multipurpose Cutting Kit - Underlättar när du skall fräsa lodrätt

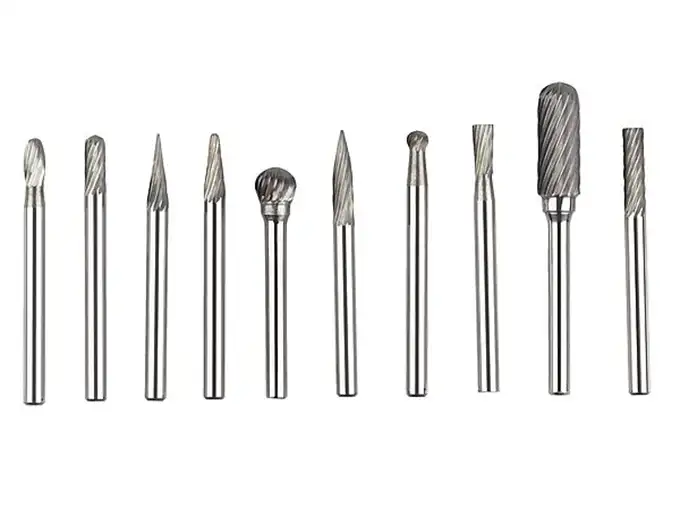

Hårdmetallfräsar
Bild 01

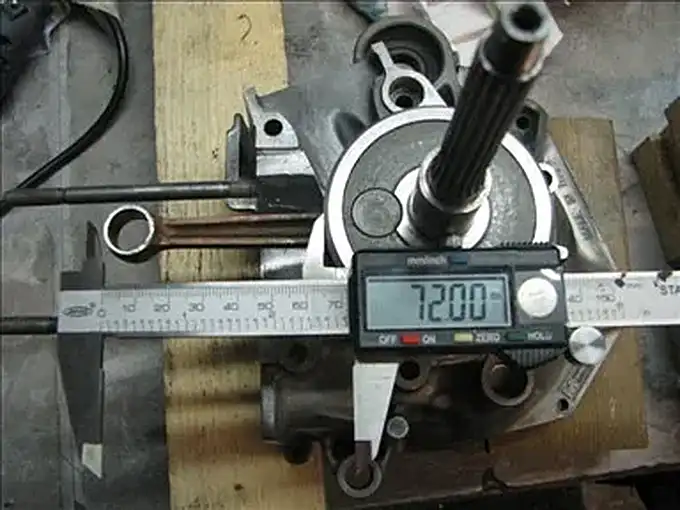

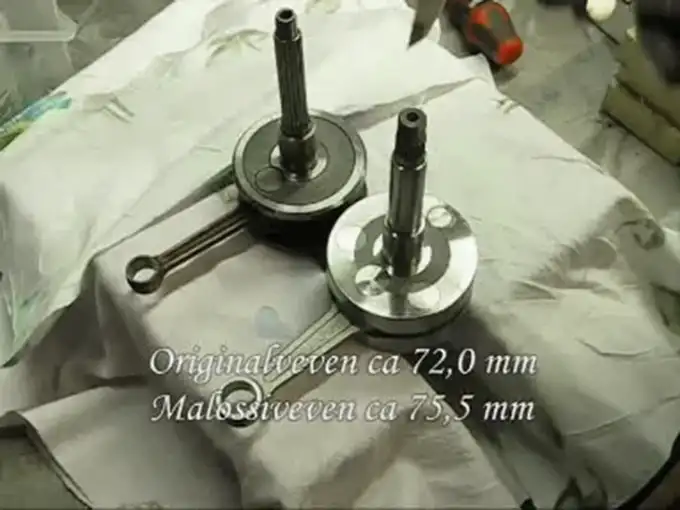

Originalvevens diameter är 72mm och Malossivevens diameter är 75,5mm
Jag måste alltså göra lite plats för den större veven
Bild 02

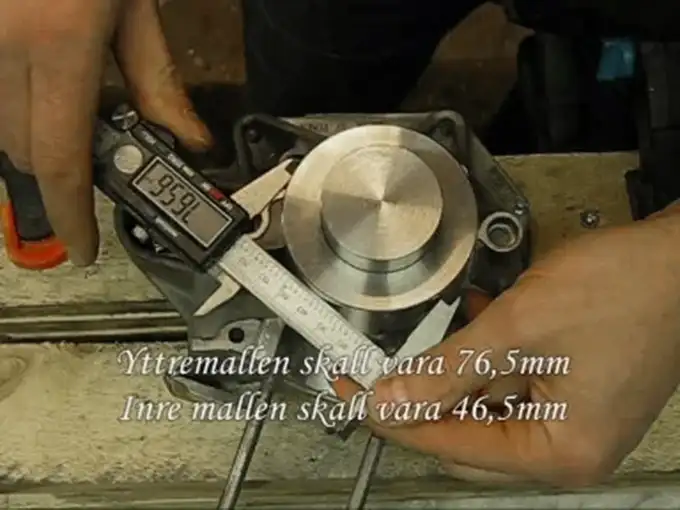

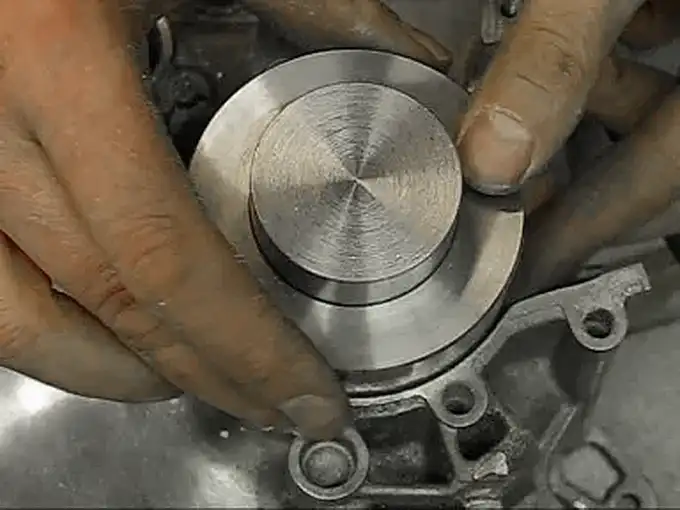

Jag har svarvat en mall med yttermåtten 76,4 mm (måttet som krävs för veven är 76,5mm).
Den inre stången har diametern 46,5mm och är det mått som lagret har.
Tips: Kolla bild 8 ifall du undrar varför mallen bör vara mindre
Du kan göra en pappersmall också men den är inte lika tillförlitlig
Bild 03

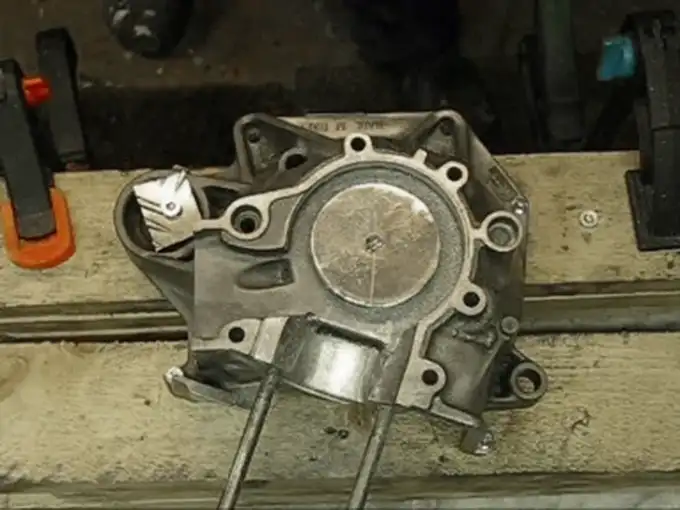

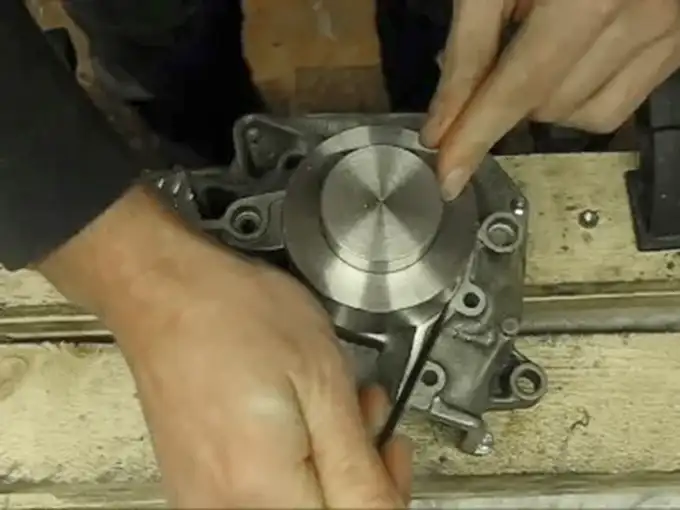

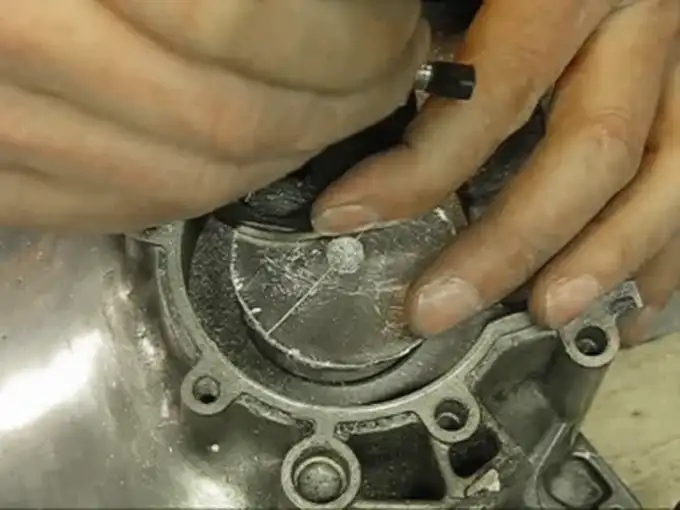

Jag använder mallen när jag ritsar ut hur mycket som skall fräsas bort.
Bild 04

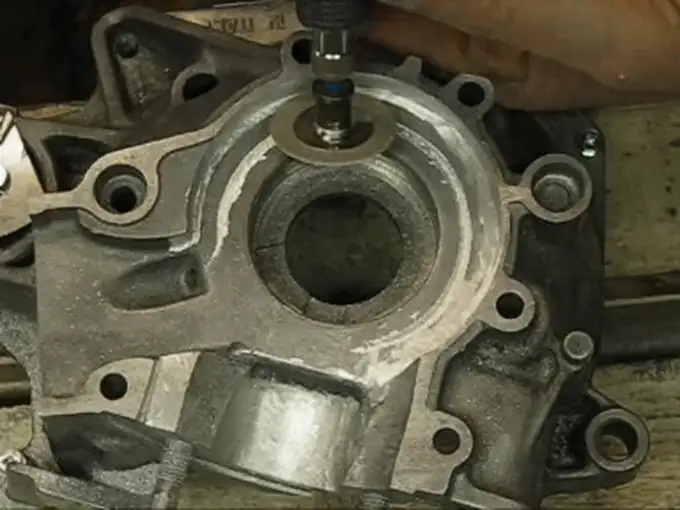

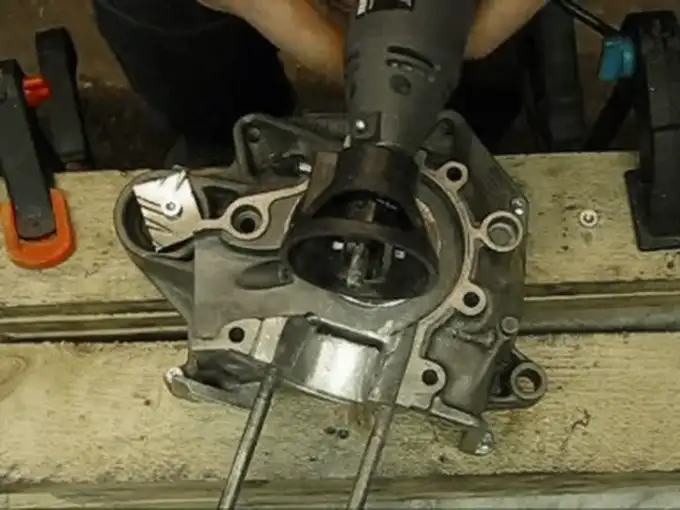

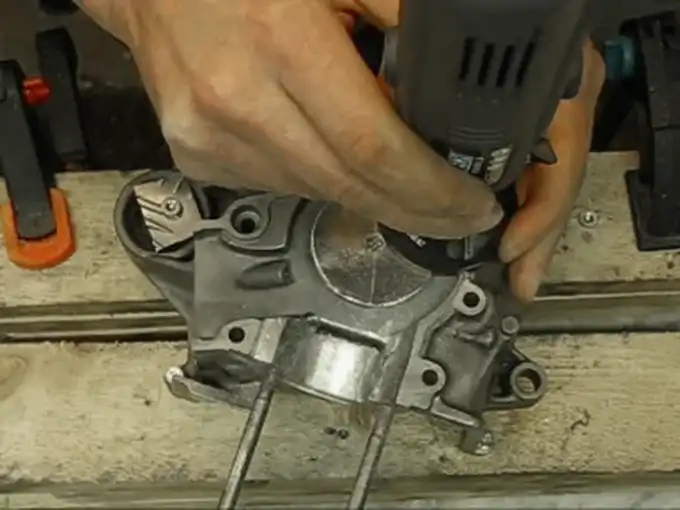

Sedan använder jag slipmaskinen och en fräs för att fräsa till måttet.
Jag har redan justerat in djupet som skall fräsas
Tips: En fräs med platt topp är att föredra
Bild 05
Jag fräser motsols så hugger det inte lika mycket
Tips: Jag har gjort en kloss i mitten för att underlätta att fräsa vertikalt
Håll koll på strecket!
OBS: Akta repa inte packningsytan!
Med ett slippapper på slipmaskinen så fixar du bort eventuella kanter i bottnen
När mallen går i bottnen kollar jag med ett 0,10mm bladmått efter ojämnheter
Nu är en halva klar då går jag över till den andra!

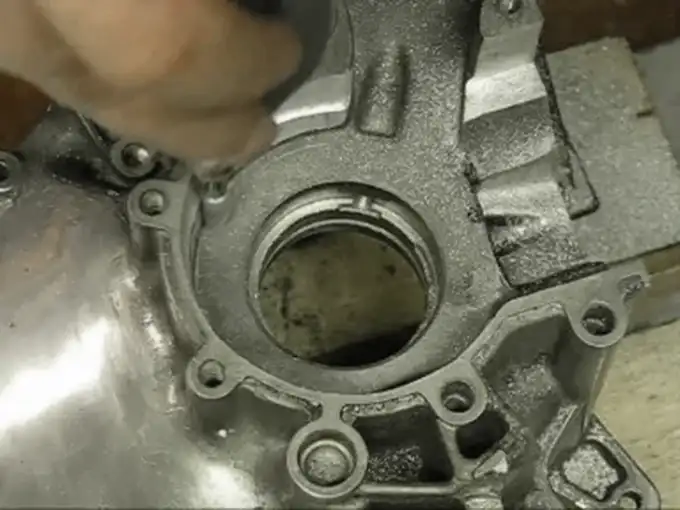

Den andra halvan skall fräsas djupare
Jag ritsar konturen på samma sätt
Nu är jag tvungen att fräsa i två omgångar
Första varvet runt klart
Nu är det dags för lite frihands fräsning
Tips: Ta en tredjedel i taget

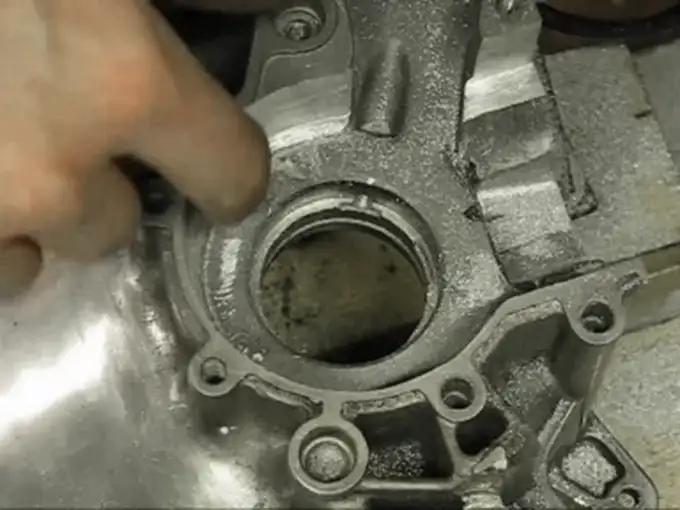

Känn efter med fingret om du fått bort kanten

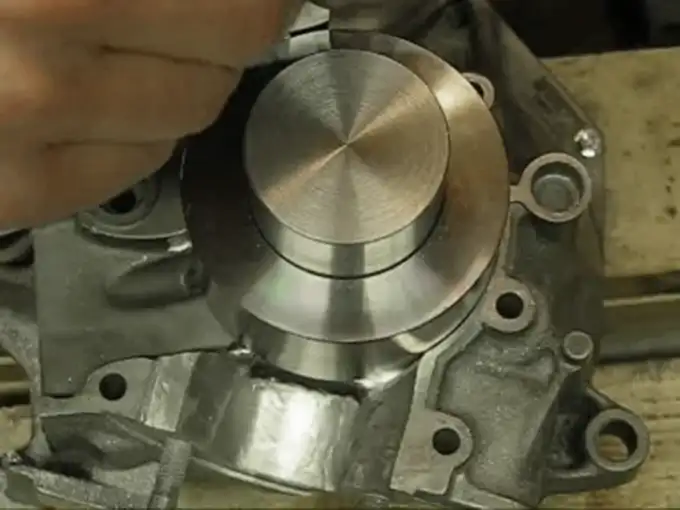

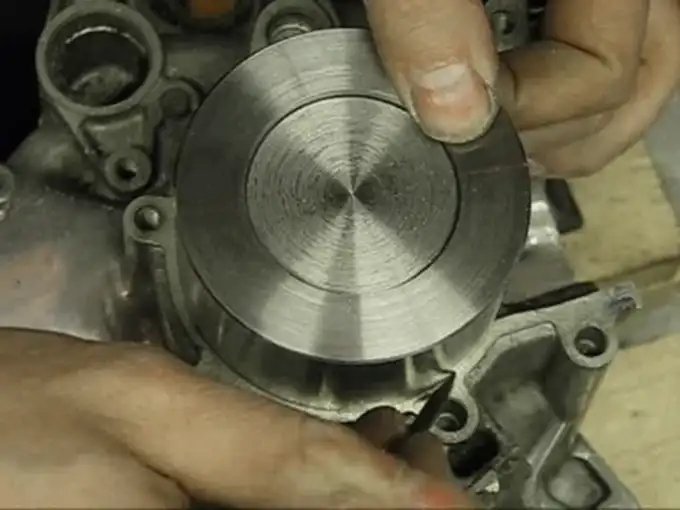

Kolla med mallen om den går på plats
När den är på plats är du klar

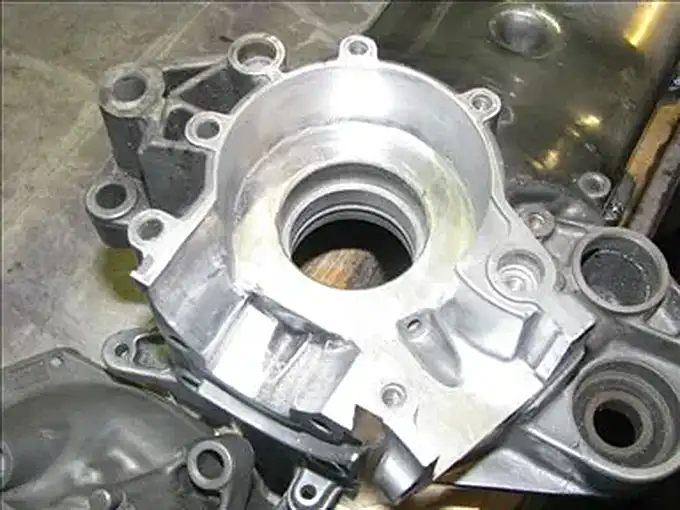

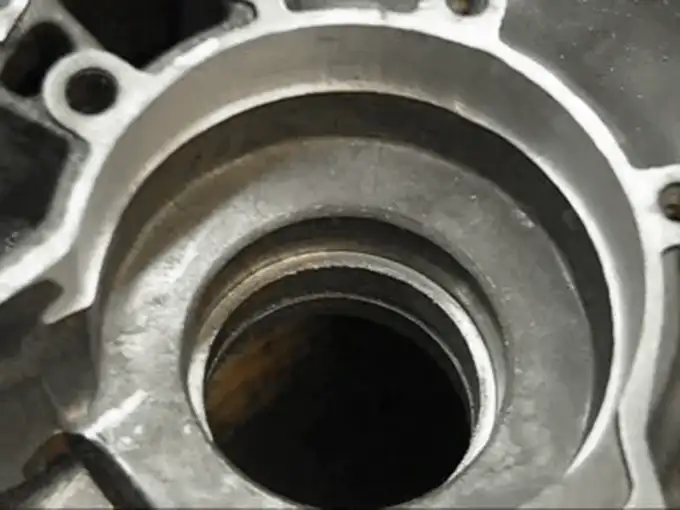

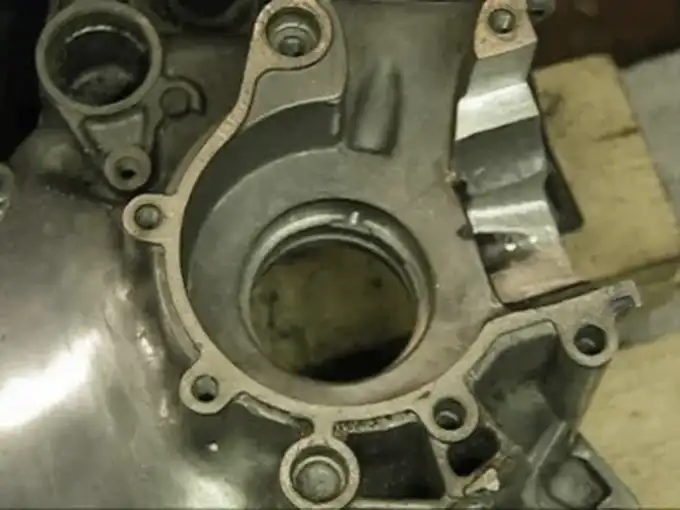

Färdigt resultat!
Original vevstake ca 72mm lång

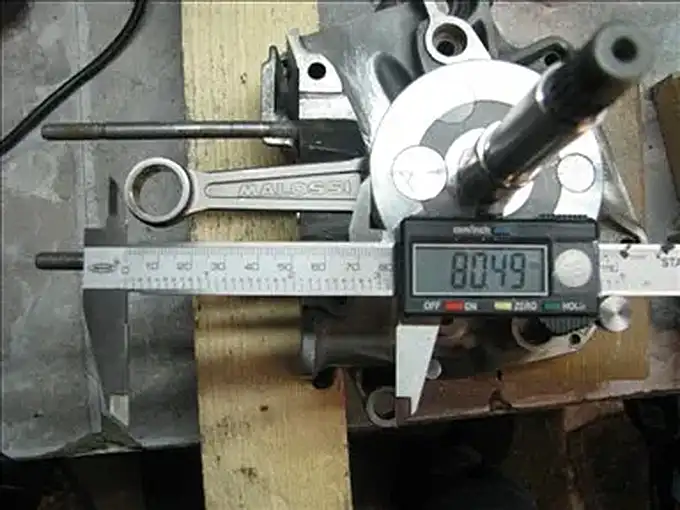

Malossis vevstake ca 80,5mm lång
OBS! - jag borde ha mätt från centrum av axeln men jag var lite trött
Men ni förstår nog vad jag menar...
